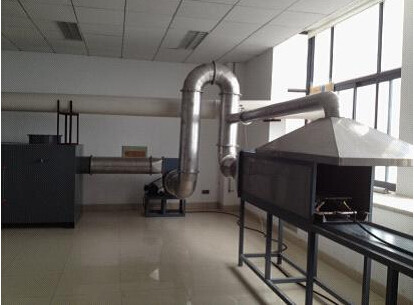

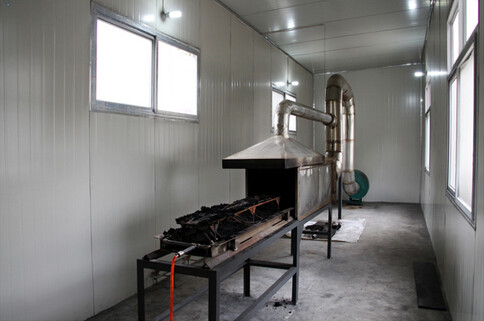

Equipamento de ensaio de desempenho de combustão por propano na estrada

Equipamento de teste de desempenho de combustão de propano para estradas DX8332B

Escopo de aplicação: É usado principalmente para o teste de desempenho de combustão de propano da estrada da correia transportadora retardadora de chama de núcleo completo de tecidos de mina de carvão. De acordo com MT914-2008 "Correia Transportadora Retardadora de Chama de Núcleo Completo para Mina de Carvão", o desempenho de combustão de propano da estrada foi testado. O poderoso sistema de exaustão é adotado, e o sistema de ventilador de exaustão é iniciado para descarregar o gás de exaustão através do tratamento de purificação de carvão ativado com cortina d'água para atender aos padrões nacionais de emissão.

Composição do equipamento: É composto por quatro partes: a caixa de controle principal, o dispositivo soprador, o suporte de combustão e o maçarico de queima.

A caixa de controle é removível.

Purificação de ar do ventilador de exaustão: Após a instalação do duto de exaustão no duto de exaustão, o ar passa pela estrada e a vazão do ar é controlada pela válvula de controle.

O material da estrutura é feito de soldagem quadrada de aço inoxidável 304, e a caixa de controle é feita de chapa de aço eletrostática (t=1,2 mm), e a superfície é pulverizada com plástico, que é mais lisa e bonita.

Maçarico: material SUS304, fabricado por nossa empresa.

Sistema de controle:

6.1 A caixa de controle adota um sistema de controle de relé, e todos os componentes eletrônicos são feitos de marcas domésticas conhecidas, o que pode garantir melhor o desempenho de trabalho e a precisão de detecção da máquina.

6.2 A temperatura adota um termostato P.I.D. inteligente importado (com a função de cálculo automático) e um sensor de termopar PT100 de alta precisão e um temporizador.

6.3 O equipamento possui os seguintes dispositivos de proteção de segurança: proteção contra sobrecarga de energia, proteção contra curto-circuito, proteção contra sobrecarga do circuito de controle, proteção contra superaquecimento.

Principais parâmetros técnicos:

1 estrada: consiste em uma câmara, cuja parede externa é construída de material refratário de 25 mm, seu tamanho de entrada é de 460 mm x 460 mm, comprimento: 1676 mm, e é conectada a um tubo de exaustão com diâmetro de 300 mm por um conector cônico de aço inoxidável com espessura de 1,5 mm.

2. Capuz de exaustão: composto de aço inoxidável de 1,5 mm de espessura, colocado diretamente acima da câmara de teste, usado para extrair os gases de combustão difusos de fora da boca do forno durante o processo de teste;

3. Suporte: usado para colocar a amostra de correia transportadora fixa, as especificações da bancada de teste: comprimento 1500 mm, largura 220 mm, altura 160 mm, composto de hastes de aço com diâmetro de 10 mm.

4. Queimador de fenano: consiste em seis injetores de combustão com a cabeça de injeção inclinada para dentro em um ângulo de 45°

5. Combustível de teste: gás propano com teor ≥ 95% (fornecido pelo usuário);

6. Amostra: correia transportadora retardadora de chama

7. Dispositivo de pesagem: usado para pesar o peso das amostras de correia transportadora e cilindros de gás antes e depois do teste; 30 kg/0,001 kg

8. Anemômetro: colocado na linha central a 310 mm do chão da câmara e a 285 mm da entrada da câmara;

9. Termopar: tipo K, diâmetro externo não superior a 3 mm; O diâmetro do fio é de 0,5 mm, a precisão é de pelo menos Classe II, e a faixa de medição é de 1300°C;

10. Sistema de controle de temperatura: controle por computador, o sinal de milivolt gerado pelo termopar é enviado para a placa de ajuste de sinal, e o analógico é convertido em um sinal digital através da placa de aquisição de dados, e então controlado e relatado pelo software do computador;

11. Temporizador: Resolução: 0,1 S, erro não superior a 1 s/h

12. Medidor de fluxo de combustível: controle ajustável de 35~350 L/H precisão ±2 L/h

13. Precisão do controle de consumo de combustível: 565 ±2 g/50 min

14. Tensão de alimentação: sistema trifásico de cinco fios AC380V 50Hz;

15. consumo de energia: 4,01 KW;

16. Temperatura ambiente de teste: 5°C--30°C

17. Viragem vertical 6800*4400*2700mm ou linha reta horizontal 9500*1800*2700mm
