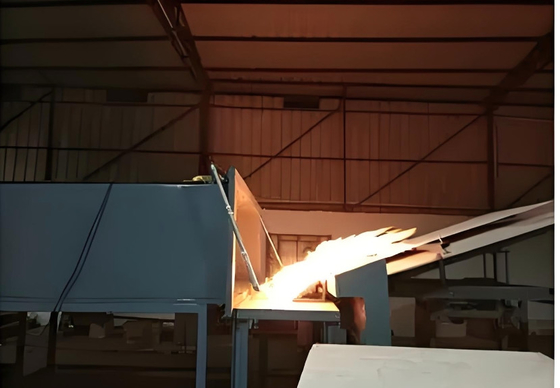

Máquina de ensaio de desempenho de material de cobertura Resistência ao fogo Retardante de chama Para células fotovoltaicas

UL790 Material de telhado, desempenho de resistência ao fogo, teste de desempenho de retardador de chama para células fotovoltaicas

Área de aplicação:

Estes requisitos abrangem todos os materiais de cobertura que escapam para o exterior do edifício para simular um incêndio,e são utilizados para materiais de cobertura instalados em substratos combustíveis ou não combustíveisO objectivo é avaliar a resistência ao fogo dos telhados e módulos em condições simuladas do mundo real e avaliar a qualidade do espécime em A1,82 m, B2,4 m e C3,9 m.Pode ser utilizado no ensaio de desempenho do retardador de chama dos módulos de células fotovoltaicas.

Padrões:

UL 1730: Detectores de fumo para unidades de habitação isoladas em habitações multifamiliares e quartos de hotel/motel: anúncios motorizados detectam as condições de fuligem residencial;

UL 790: Método de ensaio padrão para ensaios de incêndio de revestimentos de telhados;

Teste de incêndio dos módulos fotovoltaicos IEC 61730-2 Apêndice A Propagação da chama;

ASTM F 108-04: Método de ensaio padrão para ensaios de incêndio de revestimentos de telhados;

NFPA 256 Ensaio de incêndio para revestimentos de telhados;

Parâmetros de desempenho:

A inclinação do convés é controlada por cilindros

Um convés de ensaio é ligado à placa à prova de fogo

A temperatura é regulada por etapas através de uma válvula de controlo automática

Material de revestimento de telhado de compensado de dimensões 1,300 (W) × 1,000 (D) × 120 (H) para montagem de amostras de ensaio;

A placa de ensaio não inflamável, instalada na extremidade da placa de ensaio, pode bloquear a geração de temperamento sob a placa de ensaio;

Placa de regulação do sector de aço inoxidável, ângulo de ensaio ajustável, dimensões: 1,440 (L) x 940 (H) mm;

Conjunto de placas não combustíveis, montado na parte da frente do quadro, que simula os alpendres e as corniças, estendendo a chama do queimador até à amostra, dimensões: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

canais de escape separados para extrair ar de fora do laboratório;

É instalado um filtro de favo de mel no conduto de ar e uma pá de guia na entrada de gás;

O canal de ventilação é equipado com um painel de regulação da inclinação para ajustar a direção do fluxo de ar;

O canal de ventilação é equipado com uma placa de guia para reforçar a velocidade do vento, de modo a garantir que o fluxo de ar que alimenta a placa de ensaio não é perturbado pelo mundo exterior,e a placa de guia é feita de aço inoxidável, e a posição não se altera com a alteração da pressão do vento;

O material do ducto de ar é feito de aço inoxidável, resistente à corrosão e à alta temperatura, e as dimensões são: 2.130 (W) x 762 (H) x 3.000 (L) mm;

O ventilador é de 220 V, 50 Hz, trifásico, equipado com um sistema de inversão que pode ajustar automaticamente a velocidade do vento e a taxa de fluxo é de 300 m3/min;

Reversor de velocidade variável infinitamente, ajustável de 0 a 100%;

Quemador de gás (para ensaio de fogo intermitente, propagação da chama e ensaio de fogo em voo), de 1,12 m de comprimento e 60,3 mm de diâmetro, com uma fenda de 12,7 mm (largura) x 0,91 m ( comprimento) no lado da prancha de ensaio;

O queimador de gás pode fornecer 22 000 Btu/min (387 kWh) e pode ajustar automaticamente o caudal de gás de acordo com os três níveis de combustão de A, B e C.

O termocouple é instalado a 58,7 mm na parte superior do queimador, que pode testar a temperatura de 888 ± 28 °C;

Sistema de ignição automática para assegurar o desempenho seguro do ensaio, eletrodo de ignição de alta tensão de 1,8 kVp, controlador de caudal de massa;

Sistema automático de controlo de temperatura;

Classe A, B:760±28°C ((1400 ±50°F) - 21.000~ 22.000 Btu/min ((369~387 kWh)

- Classe C: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) para cada queimador de gás para seguir diferentes métodos de ensaio e controlo;

O sistema de medição de pressão de alta precisão e a válvula reguladora de pressão controlam a pressão do gás;

- GNL: medição precisa do caudal de gás com MFM (o caudal de ar é controlado por uma válvula de controlo automática);

- GLP: caudal de ar ajustado com um sistema de inversor: 19±8 km/h (5,5 m/s) no convés de ensaio;

A grelha de malha metálica suporta o material e a palete pode ser girada para facilitar a combustão completa do material;
