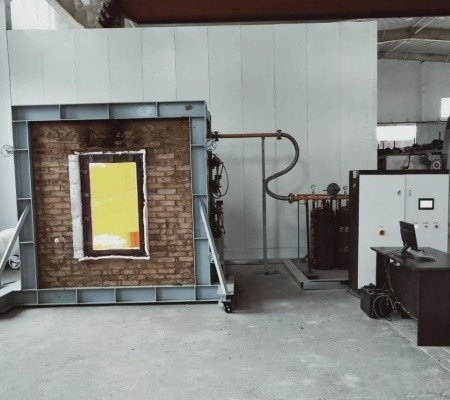

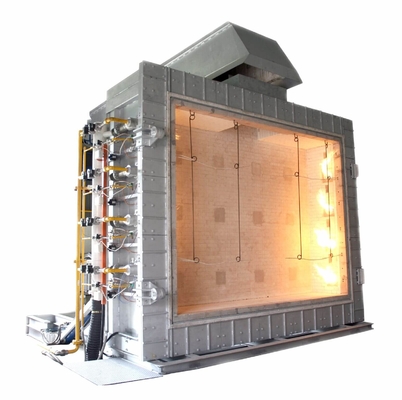

Equipamento de ensaio de resistência ao fogo para componentes de edifícios

DX8342 Ensaio de resistência ao fogoEquipamentopara componentes de edifícios

Área de aplicação: É adequado para o ensaio de resistência ao fogo dos componentes do edifício e da resistência ao fogo dos componentes de separação vertical portadores de carga.

Voltagem de funcionamento: AC 380V±10% 50NZ.

Corpo do forno: O forno de ensaio é composto por tijolos, estrutura de aço e materiais à prova de fogo e de isolamento térmico.

Tamanho da amostra: largura 300 mm × altura 300 mm (pode ser personalizado).

As dimensões do forno são aproximadamente:

Forno vertical: L3,2 m × W2,2 m × H4,0 m

Forno horizontal: L3,2 m × W3,2 m × H1.5.

Fluxo de gás: 0~100L/min. Precisão de medição de 2,5 graus.

Fluxo de ar: 0 a 50 m3/min. Precisão de medição ≤ ± 0,5 m3/min.

Capacidade do reservatório de gás: ≥ 50 kg × 6.

Equipamento de medição da carga: deve ser adicionado ±2,5% do valor da carga (necessário para o ensaio do tipo de carga).

Sonda de medição de lacunas da amostra: 6 mm de diâmetro ± 0,1 mm, 25 mm ± 0,2 mm de diâmetro.

Sistema de combustão: sistema de distribuição de gás (dentro de 10 metros), lança-chamas (não inferior a 20) e válvulas de regulação.

Fonte de gás de combustão: propano, gás liquefeito.

Sistema de controlo da temperatura do forno: o ponto máximo de amostragem é de 10 pontos.

Sistema de ventilação e amortecimento de controlo, etc.

Faixa de medição do calor radiante na superfície de contra-ataque da amostra: 0 a 10 W/cm2.

Intervalo de medição da pressão do forno: 0~100pa

Precisão de medição: ≤ ± 3pa.

Temperatura de ensaio: o controlo da temperatura do forno satisfaz os requisitos de T-T0=3451g (8t+1), sendo controlado o desvio do controlo da temperatura:

Aos 0 minutos

Aos 10 minutos.

Quando T> 30 min, d≤ 5%.

Temperatura do forno: ± 15°C.

Temperatura interna da amostra: ±10°C.

Temperatura de contra-ataque da amostra: ±4°C.

Condições de medição da pressão do forno:

5 minutos após o início do ensaio, devem ser alcançadas no forno as condições de pressão positiva especificadas a seguir.

Membro horizontal - no plano horizontal 100 mm abaixo da superfície inferior da amostra, a pressão do forno é de 15 Pa±5 Pa.

Membro vertical ¥ 3 m de altura no forno, a 100 mm da superfície da amostra.

10 minutos após o início do ensaio, o forno deve atingir as condições de pressão positiva especificadas a seguir.

Membro horizontal - no plano horizontal 100 mm abaixo da superfície inferior da amostra, a pressão do forno é de 17 Pa±3 Pa.

Membro vertical 3 m de altura no forno, a 100 mm da superfície da amostra.

Temperatura do forno: ± 15°C, utilizando um termocouple com um diâmetro de 1 mm.

A temperatura de contra-ataque da amostra é de ± 4 °C e o diâmetro do fio é de 0,5 mm.

Termócopo de platina de ródio de platina de valor s, classe de precisão ‖.

Termócopo de níquel-níquel-sílico blindado com valor K, grau ‖.

Intervalo de cronometragem: 0~120min Precisão de cronometragem: < ± 1s.

Sistema de detecção da temperatura da amostra: o ponto máximo de amostragem é de 20 pontos.

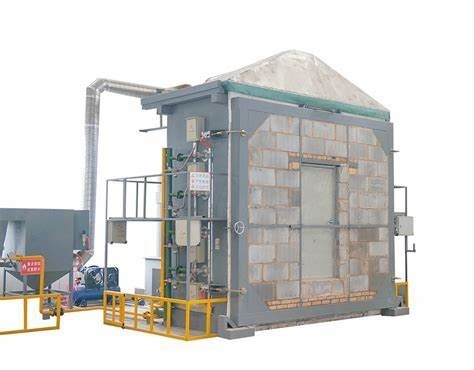

Área de aplicação:O forno de ensaio cumpre os indicadores e requisitos técnicos especificados na norma nacional GB/T7633-2008,e adequado para o ensaio de resistência ao fogo de portas horizontais e persianas não suportadoras de carga.

Parâmetros principais:

Potência elétrica: 6 kW

Intervalo de medição da pressão do forno: 0-100Pa Precisão de medição: ≤±3Pa

Fluxo de ar: 0-50 m3/min Precisão de medição: ≤ ± 0,5 m3/min

Fonte de gás de combustão: propano, gás liquefeito (fornecido pelo utilizador)

Capacidade do reservatório de gás: 50 kg × 6

Faixa de medição do calor radiante da superfície de contra-ataque da amostra: 0 a 10 W/cm2;

Intervalo de medição da pressão do forno: 15Pa±5Pa;

Temperatura de ensaio: temperatura do programa 15min temperatura ambiente ~ 718°C,

30min de temperatura ambiente ~ 821°C, 60min de temperatura ambiente ~ 925°C,

90min de temperatura ambiente ~ 986°C; 120min de temperatura ambiente ~ 1029°C;

180min de temperatura ambiente ~ 1115°C, 240min de temperatura ambiente ~ 1150°C;

Sensor de temperatura: no forno: 9 termopares blindados de níquel-cromo-níquel-sílico com valor K, nível de precisão: classe II

Contra-ataque: 29 termopares blindados de níquel-cromo-níquel-sílico com valor K, classe de precisão: classe II

Intervalo de cronometragem: 0-240min Precisão de cronometragem: < ± 1s

Tamanho da amostra: (especificações especiais podem ser personalizadas pelos utilizadores)

Área utilizável do equipamento: comprimento × largura × altura (3,8×2,4×4,5) m;

Peso do equipamento: 4500 kg (é necessário instalar o forno de ensaio no local);

Sistema de gaseificação: 150 kg/h (opcional).

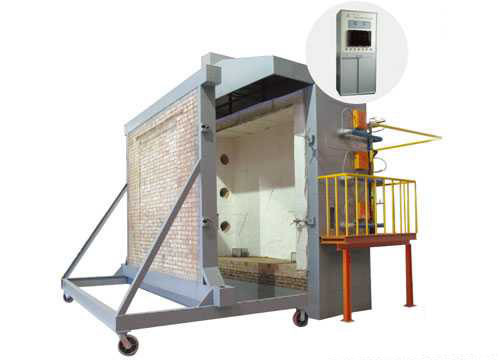

A norma ISO 9705:2003 especifica um método de ensaio para simular um incêndio que ocorra na secção de canto de uma pequena sala,que utiliza uma fonte de ignição padrão para avaliar o impacto dos produtos de superfície no desenvolvimento de um incêndio, que fornece dados sobre a transmissão da ignição para a transmissão da ignição de incêndios que ocorrem sob uma fonte de ignição padrão; ISO 9705:2003 também descreve diferentes técnicas de medição no interior e no exterior da salaOs ensaios ISO 9705 da presente secção fornecem informações de base e apoio aos potenciais utilizadores.o fluxo de calor do queimador na sala, o balanço térmico da sala no fogo, os tipos de fumo e gases tóxicos produzidos e os resultados da simulação destes ensaios.

O método de ensaio é também utilizado no método de ensaio da China, sendo a norma desenvolvida o apêndice B e o apêndice C da norma GB 20286.

Conforme:ISO 9705, NFPA 266, GB20286, Anexo B e Anexo C, etc.

Parâmetros técnicos:

1. 19 polegadas, incluindo analisadores de oxigénio, dióxido de carbono e monóxido de carbono

2O analisador de oxigénio é um analisador de oxigénio que utiliza o método de medição da mudança da pressão paramagnética para detectar a concentração de oxigénio no gás. Tempo de resposta (T90) 3,5 s,Tempo de processamento de sinal interno < 1 s, sensor de pressão (interno) 50~200 kPa, desvio zero < 0,5%/mês do intervalo mínimo de medição na placa de identificação, 0,5%/mês do desvio do valor medido < o intervalo de medição actual,Erro de repetibilidade < 1% do intervalo de medição actual, 1% do intervalo de medição actual do limite mínimo de detecção, erro de linearidade < 1% do intervalo de medição actual

3O analisador de dióxido de carbono e o analisador de monóxido de carbono são de tipo infravermelho não discreto, e o princípio baseia-se no facto de as moléculas de gás terem uma faixa de absorção infravermelha específica,e é adotado o método de análise de infravermelho alternado de feixe únicoO limite mínimo de detecção é de 1% do intervalo de medição corrente, o erro de medição de linearidade é de ± 1% da escala completa de < quando o intervalo máximo está no intervalo máximo,a repetibilidade é < ± 1% do intervalo mínimo da placa de identificação, e o tempo de resposta (tempo T90) é de aproximadamente 1,2 L/min do fluxo de gás da amostra < 30 segundos

4A gama do analisador de oxigénio é 0-25%, a gama do analisador de dióxido de carbono é 0-10%, e a gama do analisador de monóxido de carbono é 0-1%

5O regulador de temperatura é utilizado para controlar a armadilha de frio e a água é completamente removida durante o processo de refinação do gás do ensaio.

6A bomba de duas cabeças para amostragem de gás pode transferir as amostras de gás geradas durante a combustão para o analisador a cerca de 30 metros de distância.

7Sistema de aquisição de dados (incluindo procedimentos de exploração e controlo)

8A placa de aquisição adota placas de I/O analógicas e digitais de gama larga de ganho de 16 bits

9. Tipo de termopares: tipo K, faixa: temperatura ambiente ~ 1500 graus Celsius.

10O sistema de aquisição de dados pode recolher dados através da instalação e activação de registadores de dados ou ponteiros de campo

11O sistema de aquisição de dados é composto pelas seguintes partes:

Módulo de entrada de termocouple de bits, módulo de entrada analógico de 16 bits, módulo de entrada/saída digital, módulo de saída analógico de 12 bits, placa base de 4 e 8 faixas, base de ligação, módulo de rede,fonte de alimentação 24 volts 5A DC entrada de energia universal, computador de aquisição de dados, impressora
