Equipamento de ensaio de fluxo de calor radiante para materiais de revestimento de pisos, teste e descrição das características de combustão

DX8401 Equipamento de ensaio de fluxo de calor radiante para materiais de revestimento de pisos

Conforme a norma:Cumprir os requisitos da norma GB/T11785-2005 e da norma ISO9239-1 "Determinação do desempenho de combustão dos materiais de pavimentação - Método da fonte de calor radiante".

Área de aplicação:

É adequado para ensaios de materiais de piso que são colocados horizontalmente com ignição de pequena chama em condições especificadas e expostos a um campo de radiação térmica inclinada.Adequado para todos os tipos de materiais de piso. tais como: têxteis, tapetes, cortiça, madeira, chapas de borracha e pavimentos de plástico e materiais de pulverização de pavimento.incluindo o substrato utilizado, e as alterações no material de suporte, no material de subcamada ou noutros aspectos do material de pavimentação podem afectar os resultados do ensaio,e é utilizado para testar e descrever as características de combustão do material de pavimentação na reação térmica em pares à ignição em condições de controlo de laboratório.

Principais indicadores técnicos:

A caixa de radiação é inclinada 30 graus e pode ser ajustada

O fluxo de calor de entrada é medido pelo fluxo de calor de entrada

O caudal de gás no condutor é de 2,5 ± 0,2 m/s

A temperatura da água era de 15°C a 25°C

O fluxo radiante dos 9 pontos do painel radiante deve satisfazer as especificações correspondentes (ver requisitos normalizados)

O ventilador de escape é infinitamente ajustável

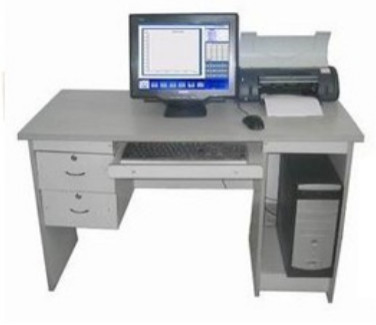

Características: Controlado por computador; Controle do tempo automático; Impressão de registos de processamento de dados;

Precisão de cronometragem: < 1 s/h;

Parâmetros técnicos:

Faixa de medição do medidor de fluxo de calor: (0-15) Kw/m2;

Precisão do medidor de fluxo de calor: ± 0,2 kW/m2;

Precisão do medidor de fluxo de calor: < ± 3%;

Intervalo de medição de altas temperaturas de radiação térmica: 400-600 °C, precisão de ±0,5 °C;

Erro de temperatura do corpo negro: ±5°C;

Velocidade dos gases de escape de fumo: (2,5±0,2) m/s;

Capacidade de escape de fumo: (39-85) m3/min;

A partir de um ponto de fusão, o material é transportado para um ponto de fusão de um ponto de fusão de um ponto de fusão.

Termócopo: termocopo blindado de aço inoxidável tipo K, com um diâmetro de 3,2 mm;

Requisitos de distribuição do fluxo de calor: a 200 mm: (9,1±0,4) KW/m2;

A 400 mm: (5.0±0.4) kW/m2;

A 600 mm: (2.4±0.2) kW/m2;

Gás de combustão: gás propano (fornecido pelo utilizador);

Fluxo de gás de combustão: (0,026±0,002) L/S;

Flauta de ardor: diâmetro exterior ¢10 mm, diâmetro interno ¢6 mm, 35 ¢0,7 mm de furos no tubo da flauta de ardor;

Altura da chama: 60~120 mm ajustável;

Sistema de ignição: ignição electrónica de alta tensão;

Sistema de escape potente: esta máquina está equipada com um ventilador de escape potente. Quando o ensaio estiver concluído, ligar o sistema de ventilador de escape para expulsar o gás de escape para fora.

Material da caixa de controle/caixa de combustão: utilizando chapa de aço inoxidável 304 de alta qualidade (t=1,2 mm), processamento e formação de ferramentas CNC, a forma do arco é bonita e generosa.

Blowtorch: fabricado pela nossa empresa, material de aço inoxidável 304, totalmente em conformidade com os requisitos da norma GB/T11785.

Outras partes mecânicas são fabricadas em aço inoxidável 304 ou em material A3 espessado com galvanização, anti-corrosição e anti-ferrugem.

Voltagem da fonte de alimentação: AC220V±10%, 50 Hz;

Potência máxima: 5 kW;

Tamanho da caixa de combustão: L1420*W1200*H2300 ((mm)

Tamanho da caixa de controlo: comprimento × largura × altura (2,2 × 1,2 × 2,4) m;

Peso do equipamento: 350 kg.

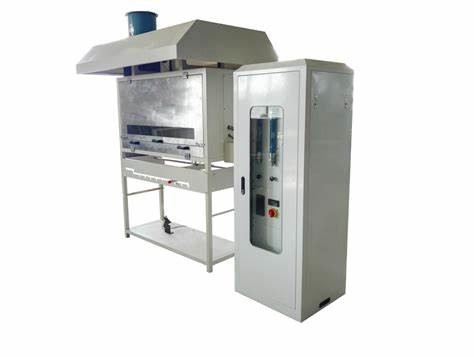

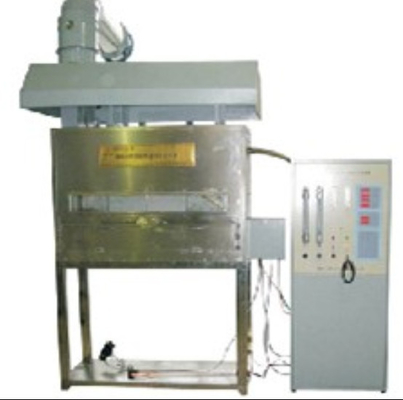

Composição do equipamento: É constituído principalmente por duas partes: caixa de combustão e caixa de controlo.
