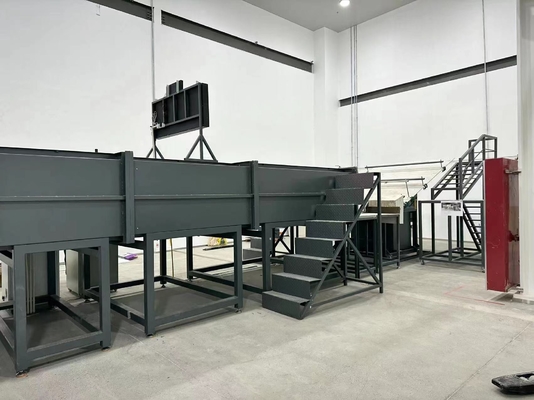

Material de cobertura Equipamento de ensaio de desempenho de resistência ao fogo e retardador de chama para células fotovoltaicas

Equipamento de Teste de Desempenho de Resistência ao Fogo e Retardador de Chama para Células Fotovoltaicas, Material de Cobertura UL790

Normas:

UL 1730: Monitores de detector de fumaça para unidades de vida autônomas em edifícios multifamiliares e quartos de hotel/motel: anunciadores motorizados detectam condições residenciais de fuligem;

UL 790: Método de Teste Padrão para Teste de Fogo de Coberturas de Telhado;

IEC 61730-2 Módulos Fotovoltaicos Apêndice A Propagação de Chama de Teste de Fogo;

ASTM F 108 - 04: Método de Teste Padrão para Teste de Fogo de Coberturas de Telhado;

NFPA 256 Teste de Fogo para Coberturas de Telhado;

Escopo de aplicação:

Estes requisitos cobrem todos os materiais de cobertura que vazam para o exterior do edifício para simular um incêndio, e são usados para materiais de cobertura instalados em substratos combustíveis ou não combustíveis. É para avaliar a resistência ao fogo de telhados e módulos sob condições simuladas do mundo real, e para avaliar o grau da amostra a 1,82m, 2,4m e 3,9m. Ao mesmo tempo, pode ser usado no teste de desempenho retardador de chama de módulos de células fotovoltaicas.

Parâmetros de Desempenho:

A inclinação do convés é controlada por cilindros

Um convés de teste é fixado à placa à prova de fogo

A temperatura é regulada em estágios usando uma válvula de controle automática

Material de cobertura de telhado de compensado em tamanhos 1.300 (L) x 1.000 (P) x 120 (A) para montagem de amostras de teste;

Placa de teste não inflamável, instalada na extremidade da placa de teste, pode bloquear a geração de têmpera sob a placa de teste;

Placa de ajuste de setor de aço inoxidável, ângulo de teste ajustável, dimensões: 1.440 (C) x 940 (A) mm;

Conjunto de placa não combustível, montado na frente da estrutura, simulando beirais e cornijas, estendendo a chama do queimador para a amostra, dimensões: 330 (L) x 2.130 (P) x 584 (A) mm;

Dutos de exaustão separados para extrair ar de fora do laboratório;

Um filtro de favo de mel é instalado no duto de ar, e uma palheta guia é instalada na entrada de gás;

O duto de ventilação é equipado com um painel de ajuste de inclinação para ajustar a direção do fluxo de ar;

O duto de ventilação é equipado com uma placa guia para fortalecer a velocidade do vento para garantir que o fluxo de ar que fornece a placa de teste não seja perturbado pelo mundo exterior, e a placa guia é feita de aço inoxidável, e a posição não muda com a mudança da pressão do vento;

O material do duto de ar é feito de aço inoxidável, que é resistente à corrosão e a altas temperaturas, e as dimensões são: 2.130 (L) x 762 (A) x 3.000 (C) mm;

O ventilador é 220V, 50HZ, elétrico trifásico, equipado com um sistema reverso que pode ajustar automaticamente a velocidade do vento, e a taxa de fluxo é de 300m3/min;

Reversor de velocidade infinitamente variável, ajustável de 0 a 100 por cento;

Queimador a gás (para teste de fogo intermitente, propagação de chama e fogo voador), 1,12m de comprimento, 60,3mm de diâmetro, com uma fenda de 12,7mm (largura) x 0,91m (comprimento) na lateral voltada para a placa de teste;

O queimador a gás pode fornecer 22.000 Btu/min (387 kWh) e pode ajustar automaticamente a taxa de fluxo de gás de acordo com os três níveis de combustão A, B e C.

Um termopar é instalado a 58,7 mm no topo do queimador, que pode testar a temperatura de 888±28°C;

Sistema de ignição automática para garantir o desempenho de segurança do teste, eletrodo de ignição de alta tensão é 1.8kVp controlador de fluxo mássico;

Sistema automático de controle de temperatura;

Classe A, B: 760±28°C (1400 ±50°F) - 21.000 ~ 22.000 Btu/min (369 ~ 387 kWh)

- Classe C: 704±28°C (1300 ±50°F) - 18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) para cada queimador a gás seguir diferentes métodos de teste e controle;

Manômetro de alta precisão e válvula reguladora de pressão controlam a pressão do gás;

- GNL: Medição precisa do fluxo de gás com MFM (fluxo de ar controlado por válvula de controle automática);

- GLP: Fluxo de ar ajustado usando um sistema inversor: 19±8 km/h (5,5m/seg) no convés de teste;

A grade de malha metálica suporta o material, e a bandeja pode ser girada para facilitar a combustão completa do material;
