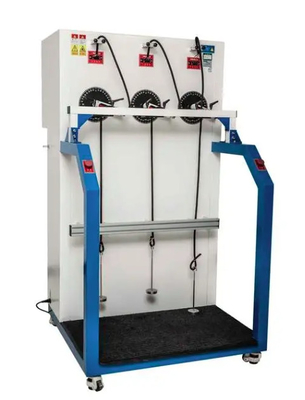

Máquina de ensaio de dobragem de fios e cabos de duas e três rodas para medir a resistência mecânica de cabos isolados de PVC

DX8393 Teste de dobra de três rodas de fios e cabos doisMáquina

1, Área de aplicação:

Apto principalmente para a medição da resistência mecânica de cabos isolados em PVC ou de fios isolados em borracha e extraflexíveis com uma tensão nominal igual ou inferior a 450/750V e com dois ou mais núcleos.O seu desempenho e estrutura devem cumprir as normas nacionais da norma GB/T 5013.2-2008, GB/T 5013.8-2008 e GB/T 5023.2-2008. O instrumento apresenta as características de design de aparência inédito, desempenho e estrutura fiáveis, funcionamento conveniente, dupla utilização de uma máquina,e alta precisão dos dados de ensaio. Reservar as interfaces de comunicação universal RS232, RS485 ou Ethernet para a saída e recuperação de dados experimentais.2003

2Parâmetros técnicos principais:

1) Duas rodadas

• Tensão de alimentação: AC 380 V, três fases, quatro fios.
• Potência do motor: 200 W.
• Viagem de automóvel: ≥ 1 m.
• Velocidade do carro: 0,33 m/s (regulado).
• Voltagem da amostra: 180V/450V (regulavel).
• Comprimento da amostra: 5000 mm.
• Corrente da amostra: 0-35 A (regulado).
• Tabela de contagem: 15000 viagens de ida e volta podem ser pré-definidas.
• Diâmetro da poleia: φ 60 φ 80 φ 120 φ 160 φ 200 (cada uma com 2 ranhuras planas).
• Massa do martelo pesado: dois cada, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg e 4,0 kg.

2) Três rodas

• Tensão de alimentação: AC 380 V, três fases, quatro fios.
• Potência do motor: 200 W.
• Viagem de automóvel: ≥ 1 m.
• Velocidade do veículo: 0,1 m/s (regulado).
• Voltagem da amostra: 180V/450V (regulavel).
• Comprimento da amostra: 5000 mm.
• Corrente da amostra: 0-35A (regulado).
• Peso do martelo pesado: dois cada para 21N, 28N e 42N.
• Diâmetro da poleia: φ 40 φ 45 φ Dois para cada 50.

3- Testes:

1) Tipos de amostras de ensaio: dois núcleos monofásicos, dois núcleos trifásicos, três núcleos trifásicos, três núcleos de quatro fases.

2) Métodos de ensaio: sem carga, cabos monofásicos (dois núcleos), trifásicos (três-fásicos, três fios/três-fásicos, quatro fios), com mais de cinco núcleos,e os cabos com menos de 18 núcleos podem ser selecionados a qualquer momento.

3) Inspecção da falha da amostra de ensaio:

• Indicação do amperímetro: as fases A, B e C são desconectadas e desligadas automaticamente.
• Indicação de corrente: curto-circuito A/B, A/C, B/C e alarme para desligar automaticamente.
• Indicação de corrente: A, B, C e alarme de curto-circuito de poleia e desligamento automático.
• Para amostras com cinco ou mais núcleos, não é aplicada nenhuma corrente de carga.Se houver um interruptor, o sistema irá parar automaticamente.
