Equipamento de ensaio de ignição por arco de alta corrente para ensaio de resistência a arco de produtos eléctricos e electrónicos

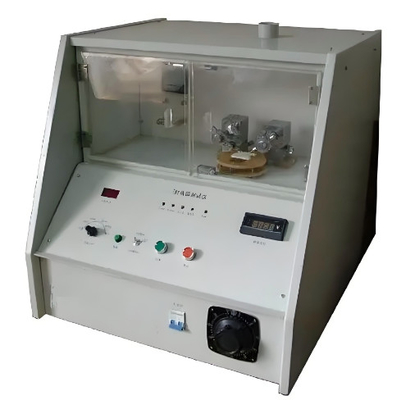

DX8086 Teste de ignição por arco de alta correnteEquipamento

Resumo do produto:De acordo com a norma IEC 60950-1:2001 "Segurança dos equipamentos de tecnologia da informação" e UL746A, IEC60947.1O ensaio de ignição por arco de alta corrente utiliza elétrodos duplos, sob uma corrente específica (33A) e um fator de potência (COSφ0,5),de acordo com uma certa velocidade de iniciação do arco (254 mm/s) e taxa de repetição (40 vezes/min), a superfície da amostra é repetidamente arcada até 200 vezes e a resistência à ignição da amostra é avaliada.

Descrição do ensaio:Partes de materiais isolantes ou outros materiais sólidos combustíveis que sejam fáceis de espalhar chamas no interior de equipamentos eléctricos e electrónicos podem inflamar devido à proximidade ou ao contacto com o arco,Causar incêndios eléctricos e pôr em perigo o funcionamento fiável dos equipamentos e a segurança pessoal.

Área de aplicação:É principalmente adequado para o ensaio de resistência a arco de produtos elétricos e electrónicos, aparelhos domésticos e seus materiais,Simulação do vazamento que pode ser causado no isolante entre as partes acionadas de diferentes polaridades ou entre as partes acionadas e as partes metálicas em terra, para medir e avaliar a resistência de arco do isolante sob a tensão especificada.

Padrões:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Segurança dos Equipamentos de Tecnologia da Informação" e UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 e outros requisitos normais.

Descrição do ensaio:O provador de ignição por arco de alta corrente é um elétrodo duplo de tamanho especificado e materiais diferentes (elétrodo-cobre e elétrodo-aço inoxidável),sob corrente específica (33A) e fator de potência (COSφ0.5), de acordo com uma certa velocidade de iniciação do arco (254 mm/s) e taxa de repetição (40 vezes/min), o arco é repetidamente desencadeado até 200 vezes na superfície da amostra,e é avaliada a resistência à ignição por arco de alta corrente da amostra (HAI)Quanto menor o número de níveis, mais difícil é que o material queime.

Parâmetros técnicos:

Voltagem de funcionamento: 220V/50Hz, 1KVA

Corrente de arco 33A ± 5%A (regulavel)

Taxa de choque de arco: 40 vezes/min (regulavel)

A velocidade de separação do eléctrodo é de 254 mm/s ± 25 mm/s

Fator de potência de impacto de arco: COSφ0,5±0 (regulavel);

O número de acidentes de arco é 0-9999, que pode ser presetado

Material do eletrodo (eletrodo) cobre, diâmetro Ф3.5, ângulo de inclinação da ponta 30°

Eletrodo móvel - aço inoxidável, diâmetro Ф3.0, ângulo cónico final 60°

O ângulo do elétrodo é de 45° para a horizontal, e o raio de curvatura da cabeça do elétrodo é de 0,1 mm

O intervalo de queda é de 30 ± 5S, ajustável

Altura do gotejamento 35 ± 5 mm

Retardo de gotejamento 0,2 S (tempo de abertura da válvula solenoide)

Tamanho das gotas: 45 a 50 gotas/cm3

Tamanho da amostra: 130 mm × 13 mm × 2 ~ 12 mm;
