IEC 61215 Modulos fotovoltaicos Câmara de ensaio do ciclo térmico de congelamento húmido IEC 61730-2004 IEC 61345

Câmara de Teste de Ciclo Térmico de Congelamento Úmido, Câmara de Simulação de Alta e Baixa Temperatura

Visão Geral: Realizar testes de ciclo de mudança de temperatura, umidade e calor em produtos, materiais e peças para avaliar sua adaptabilidade para armazenamento e uso sob certas condições de temperatura e umidade.

Padrões aplicáveis: Normas IEC 61215, IEC 61730-2004, IEC 61345.

Teste de ciclo térmico:

Módulos fotovoltaicos com velocidade do vento não inferior a 2m · O S-1 foi testado em um espaço com temperaturas variando de -40°C±2°C a 85°C±2°C

Teste úmido --- frio (congelamento):

Os módulos PV são colocados em uma câmara ambiental à temperatura ambiente para completar 10 ciclos. As temperaturas alta e baixa devem estar dentro de ±2°C do valor definido, e a umidade relativa deve ser mantida em ±5%R do valor definido em cada temperatura acima da temperatura ambiente· H ou menos.

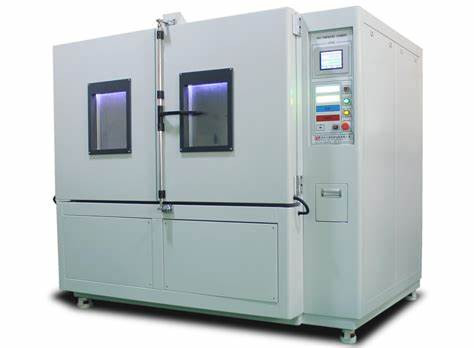

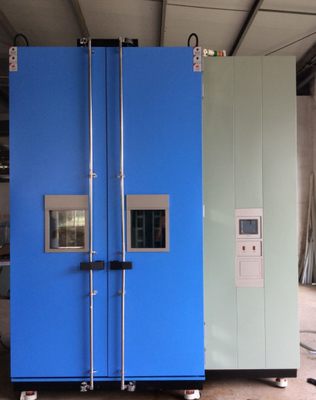

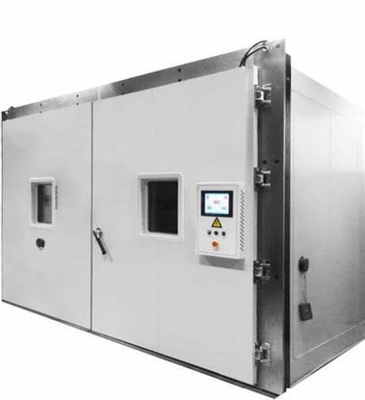

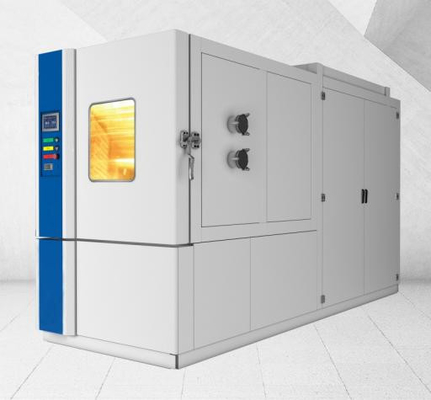

Nome: Testador de Ciclo Térmico/Congelamento Úmido (Caixa)

Padrões aplicáveis: de acordo com os requisitos das normas IEC61215 e UL1073

Propósito: O módulo fotovoltaico é para colocar o módulo em um ambiente com mudanças repetidas de temperatura de -40°C~85°C, e determinar o desempenho dos módulos no ambiente de mudança repetida de temperatura.

Especificações Técnicas:

1. Faixa de temperatura: -40~85°C

2. Flutuação de temperatura: ≤±1°C

3. Desvio de temperatura: ≤±1°C

4. Uniformidade de temperatura: ≤±2°C

5. Taxa de subida e descida de temperatura: atende aos requisitos da norma IEC 61215

6. Faixa de umidade: 30~98%RH,

7. Desvio de umidade relativa: ±3%FS; Desvio 85±2%RH; 90±2％RH

8. Flutuação de umidade: ±2%RH

9. Uniformidade de umidade: ≤2%RH

10. No teste de ciclo térmico, a taxa de mudança de temperatura na superfície do módulo não deve ser superior a 100°C/h, e o tempo mínimo de retenção deve ser de 10 minutos. Um ensaio é de 200 ou 50 ciclos

11. Podem ser colocados 12 componentes de teste (podem ser feitos de acordo com os requisitos do cliente)

12. Tamanho da caixa interna: cerca de 1,5×2,5×1,5m (C*L*A)

13. Tamanho da caixa externa: cerca de 2,5×3,0×2,5m (C*L*A)

14. Material da caixa interna: chapa espelhada de aço inoxidável

15. Material da caixa externa: aço inoxidável fosco

16. Sistema de controle: cálculo automático

17. Painel de exibição: tela sensível ao toque

18. Exibição de curva em tempo real: Pode exibir o tempo de configuração do programa, ajustar a taxa de amostragem da curva, o ciclo de gravação e exibir a curva de valor definido e a curva de valor de operação real

19. Exibição de configuração em tempo real: exibe o número do programa de execução, segmento, tempo restante e tempos de ciclo, valor de umidade, valor de umidade

20. Interface de comunicação: interface de comunicação RS-485, com software online, pode ser conectada ao computador, armazenamento de dados, impressão e download

21. Interface de operação humanizada controle automático: compressor de refrigeração, válvula de energia automática, aquecimento elétrico de temperatura, umidade, etc.

22. Controle independente da tampa: o controlador do programa controlará independentemente as funções de aquecimento/umidificação/desumidificação/resfriamento, etc. para economizar energia

23. Idioma de exibição: chinês e inglês podem ser alternados

24. Função de reset e memória de desligamento

25. Material interno: chapa de aço inoxidável SUS#304 resistente a altas temperaturas e alta tração

26. Material externo: chapa de aço antiferrugem + tratamento de pintura a fogo

27. Material de isolamento: espuma de PU rígida de alta densidade e lã de isolamento de vidro

28. Refrigerante: Adota novo refrigerante ecológico HFC

29. Válvula de refrigerante: alterna e ajusta automaticamente a válvula de refrigerante

30. Fonte de alimentação: 380V 60HZ.
