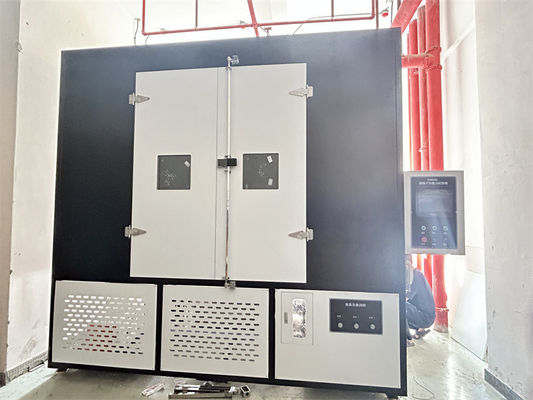

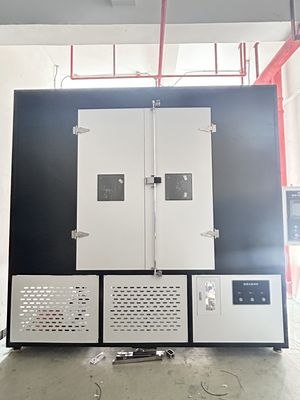

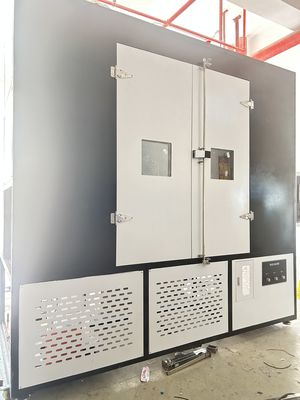

IEC62730-2024 5000hrs Isoladores Calibração de nevoeiro de sal Máquina de ensaio de tensão múltipla

IEC62730-2024, IEC62217-2012 Isoladores poliméricos Máquina de ensaio de tensão múltipla 5000 horas

1. Amostra de ensaio: dois isoladores de ensaio do mesmo projeto com uma distância de arrasto entre 500 mm e 800 mm,

2Procedimento: Realizar o ensaio numa câmara de ensaio fechada, húmida e resistente à corrosão, com um volume não superior a 20 M3. A figura B1 é um diagrama esquemático desta câmara de ensaio.

3- Orifícios de observação separados para limpadores e filtros ultravioleta móveis para observar o equipamento da experiência.

4Condições de ensaio: conforme mostrado na figura B2, são aplicados ao isolante vários ciclos de tensão, que se repetem durante cerca de 5000 horas.A amostra de ensaio deve ser submetida a alterações de temperatura e condensação..

5Tal como mostrado na figura B3, o ensaio é instalado verticalmente no centro do ensaio, com uma distância mínima de 400 mm entre as bordas adjacentes do guarda-chuva da amostra de ensaio e a parte superior,bem como entre a amostra de ensaio e a parede e o solo Antes do experimento começar, a amostra de ensaio deve ser limpa com água deionizada,

7Podem ser testados simultaneamente até três pares de amostras com distâncias de deslizamento semelhantes.

8Tensão: Valor obtido dividindo a distância de deslizamento da amostra de ensaio (em mm) por 34,6 (equivalente a uma distância de deslizamento de 20 mm/KV, calculada com base na tensão de fase a fase)

9Para o circuito de alimentação, quando a carga contínua de corrente negativa for de 250 mA (r.m.s.), a queda máxima de tensão no lado da alta tensão durante 1 segundo não deve exceder 5%,e o nível de protecção deve ser ajustado para 1A (r.m.s)

10. Simulação da luz solar: A radiação solar simulada é fornecida por uma lâmpada de arco de xenão com uma potência nominal de 6500 W e equipada com dois filtros de vidro de borosilicato (ver exemplo B.4),com uma distância de aproximadamente 480 mm entre a lâmpada de arco de xenão e a amostra de ensaio

11No início de cada experimento, devem ser utilizadas uma nova lâmpada e um novo filtro.Deve ser feito de acordo com a recomendação do fabricante da lâmpada..
