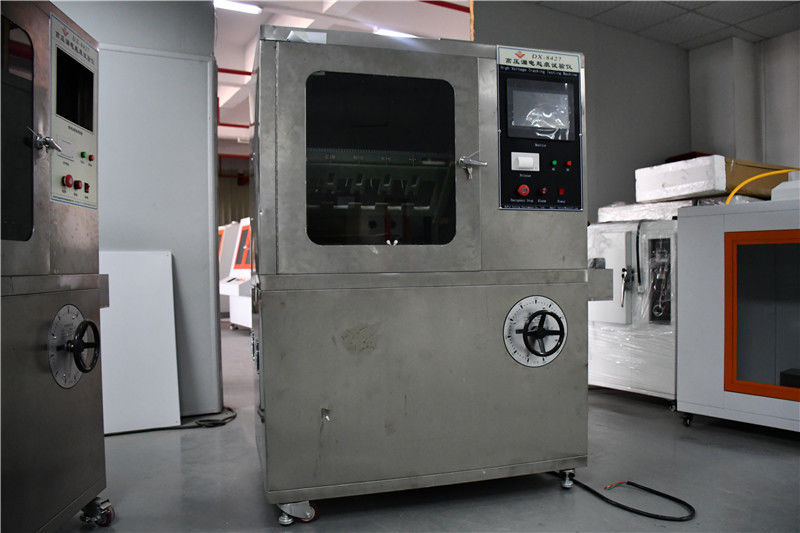

DX8427 Máquina de ensaio de traços de vazamento de alta tensão

1- Área de aplicação:

Apto principalmente para testar a resistência dos produtos eléctricos e electrónicos, aparelhos domésticos e dos seus materiais a traços eléctricos e corrosão,Simulação da utilização de poluentes líquidos e amostras de superfície inclinadas a uma frequência de potência (48 Hz - 62 Hz)- Avaliação do nível de resistência dos materiais de isolamento elétrico utilizados em condições ambientais adversas através da medição da resistência à eletrificação e à corrosão.Sob a influência da umidade e das impurezas dos produtos eléctricosO arco resultante pode causar avarias, curto-circuito,ou erosão do material devido à descargaEste teste é um teste destrutivo que simula a situação acima em materiais de isolamento,utilizado para medir e avaliar a resistência relativa a fugas e marcação de isoladores sob a ação de um campo elétrico e impurezas que contenham água a uma tensão especificadaÉ adequado para materiais sólidos de isolamento elétrico e seus produtos em produtos elétricos e eletrónicos, aparelhos domésticos, tais como tomadas de relé, tampas de interruptores de conversão, contactores,etc..

2, Em conformidade com as normas:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", os elementos de ensaio de simulação especificados na norma para o ensaio de detecção de fugas de materiais isolantes AC/DC, aplicável à borracha,de plástico e outros materiais de isolamento elétrico, como o método do plano inclinado. padrão para cinco conjuntos de testadores de borracha de silicone e testadores de silicone.

3Parâmetros técnicos:

Eletrodo: 0,5 mm de espessura Material: aço inoxidável;

Distância entre os eletrodos superior e inferior: 50,0 mm ± 0.1;

Voltagem de ensaio: 100V-6000V ajustável sem passos;

Regulador de tensão: saída: ajustável a partir de 0 ̊250 V, com uma capacidade de 5 KVA;

Quando a corrente do circuito for de 60 mA, cortar a tensão de saída;

Tempo de ensaio: 6 horas;

Precisão de queda: 0,5%;

Estabilidade da tensão: ± 1%;

Regulador de tensão de alta precisão: saída AC220V. Potência 6000W. Precisão ± 1%;

Transformador de ensaio: capacidade 5KVA. Tensão de saída máxima AC6000V (ou DC6000V opcional);

Detecção de vestígios: de acordo com a norma GB/T6553-2003/4.1.2, aplicar uma tensão (2,5 kV, 3 5 kV e 4,5 kV), e gotejar o líquido contaminado a uma certa taxa de fluxo.

Dispositivo de precipitação: utilizando uma bomba peristáltica de precisão Ralph, com um débito de 0,00185-20 mililitros por minuto, uma velocidade de trabalho de 0,1-50 revoluções por minuto,e um erro de precisão do caudal inferior a 00,5%;

Voltagem de saída: AC/DC (comutável)

Casca: fabricada em aço inoxidável SUS304 (superfície escovada);

O reservatório de esgoto é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.

O volume é de 0,56m3, o volume do estúdio: 900L * 650W * 950H (mm);

Dimensões do instrumento: 1200L * 750W * 1800H (mm), comprimento 750 * largura 1180 * altura 1760mm, caixa de madeira 890 * 1320 * 1900
