GB/T9978.1-2008 "Método de ensaio de resistência ao fogo dos componentes de edifícios Parte 1: Requisitos gerais" Requisitos do capítulo e do capítulo 6,Norma de ensaio GB/T14907-2018 "Revestimentos ignífugos para estruturas de aço", GBJ17-2003 "Código de Projeto de Estruturas de Aço", requisitos normais, GA_T714-2007, GB/T9779-1988 revestimentos arquitetônicos laminados.
Parâmetro técnico:
1.Composição do equipamento:Ensaio de resistência ao fogo forno horizontal, secção de controlo da combustão, secção de gás e sistema de redução de pressão, sistema de libertação e medição da pressão, sistema de emissão de gases de combustão, banco de ensaio de amostras,sistema de fluxo de gás, sistema de medição de temperatura (sistema de aquisição de dados de temperatura do forno, sistema de aquisição de temperatura dos componentes de ensaio), sistema de válvulas de escape e software de ensaio dedicado.Usando um módulo de aquisição de dados de alta precisão de 16 bits, vários dados, como temperatura, pressão, caudal, etc., são coletados a partir de vários canais.A reprodução em tempo real da informação verdadeira durante a combustão é gerada através da análise por microcomputador, processamento e controlo, e os resultados são obtidos directamente através da análise e julgamento de microcomputadores.Operação de alta velocidade e progressividade do sistema.

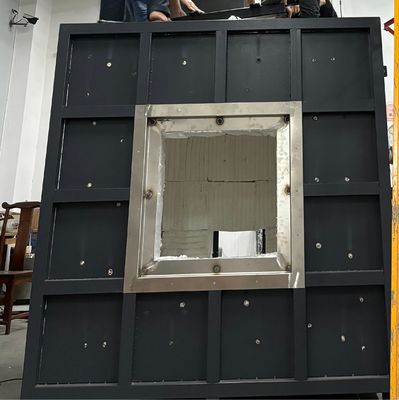

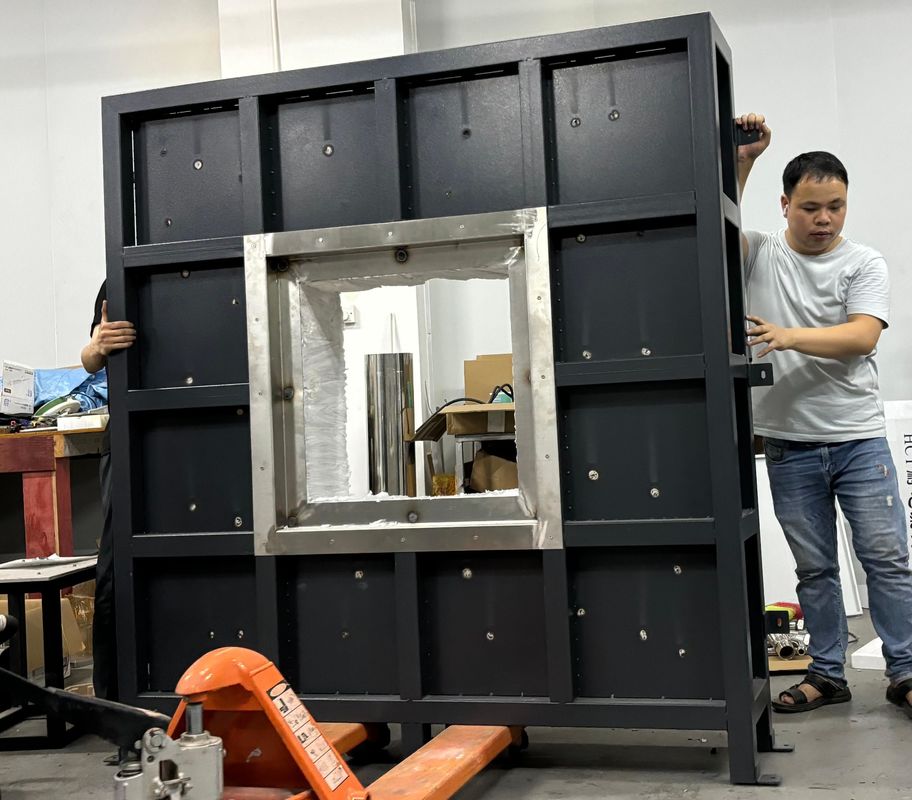

2.Estrutura do forno:adota uma estrutura de quatro camadas, com a camada interna a 1300 °C e a camada externa a temperatura ambiente.e a segunda camada é uma estrutura de açoA terceira camada é construída com tijolos de alta temperatura para formar a periferia; a quarta camada é de algodão cerâmico de alta temperatura que pode suportar temperaturas de até 1700 °C.
3- Queima-roupa:São utilizados dois conjuntos de queimadores de alta pressão com uma potência de 60-80kw, que têm controlo da relação ar-combustível e controlo de circuito fechado formado por feedback de temperatura dentro do forno.A válvula de gás e a válvula de ar podem ser ajustadas automaticamente para obter o melhor efeito de combustãoPara garantir a segurança, a selecção de queimadores e componentes são todos de marcas conhecidas.
4Sistema de medição da temperatura:
Termócopo de forno:O forno adota um diâmetro de fio de 2,0 mm que cumpre os requisitos do ponto 5.5.1.1 em GB/T9978.1 e GB/T 16839.1 Quatro termopares de níquel-cromo-níquel-sílico do tipo K, com mangas de aço inoxidável resistentes ao calor na tampa exterior,materiais resistentes ao calor preenchidos no meio, e mangas de tubos de aço inoxidável, de material rígido, revestimento de tubos de jade, com um comprimento não inferior a 25 mm que se estenda da extremidade quente do revestimento,com uma resistência à temperatura igual ou superior a 1250 °C.
Medição da temperatura da superfície de retroalimentação:Existem 8 termopares na parte traseira da amostra, dos quais 4 são termopares de chapa de cobre (soldados com 0.5 mm de diâmetro de termopares de fio no lado grosso) Em uma folha redonda de cobre com um diâmetro de 12 mm e um diâmetro de 0.2 mm, satisfaz os requisitos do termocouple níquel-cromo-níquel-sílico do tipo K especificado na norma GB/T 16839.1"Cada folha de cobre é equipada com uma almofada de isolamento de amianto de 30 * 30 * 2 (± 0,5) mm, com uma densidade de 900 kg/m3 ± 100 kg/m3.O coeficiente térmico é de 0,117-0,143 W/ ((m.k),que preencha os requisitos do n.o 5.5.1.2 do GB/T9978.1Além disso, o diâmetro exterior das outras 4 posições é de 1 mm.Termopares de alta precisão do tipo K, que podem ser enterrados na parte de trás da amostra para testes de eficiência de isolamento;
Temperatura de ensaio móvel:Cumprir os requisitos da norma GB/T9978.1-2008; é utilizado um instrumento de medição infravermelho portátil para medir a temperatura da superfície de cada ponto da superfície de contra-ataque.Recolha da temperatura do forno:Selecionam-se termopares blindados do tipo K. Resistência a altas temperaturas acima de 1250 °C. O sistema de aquisição de dados de temperatura do forno tem funções de armazenamento de curvas em tempo real e de curvas históricas,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,.Medição da temperatura ambiente:O equipamento está equipado com um termopaio blindado de aço inoxidável com um diâmetro exterior de 3 MM para ensaio.Verificar a temperatura ambiente e cumprir o termocouple de níquel-cromo-níquel-sílico do tipo K especificado na norma GB/T 16839.1.
5Sistema de medição da pressão: Medição da pressão do forno:gama de medição 0-100Pa; Utilizamos um manômetro diferencial de pressão importado da França, que é uma sonda de medição em forma de T com uma precisão de medição de ± 0,5Pa.Equipado com função de protecção contra sobrepressão, quando a pressão do forno exceder 100 Pa, executar o programa de protecção contra a sobrepressão, parar o fornecimento de gás e terminar o ensaio;A pressão no interior do fornoRegistro de pressão de forno e aquisição de dados,assegurar o controlo em tempo real da pressão do forno em conformidade com os requisitos de várias normas do capítulo 2 e do circuito de controlo do sistema de escape de fumo.
Sonda de medição em forma de T:Utilizando um tubo de aço inoxidável SUS310S resistente a altas temperaturas, passa através da parede do forno do interior do forno para o exterior do forno,e a pressão dentro e fora do forno é mantida no mesmo nível.Transmissor de pressão:Sensor de pressão francês Kaimao de alta precisão: no prazo de 5 minutos após o início do experimento, é de 15 Pa ± 5 Pa e, após 10 minutos, é de 17 Pa ± 3 Pa.
6Sistema de alívio de pressão:6.1 Existem furos de escape de fumo instalados na parte traseira da parede do forno, ligados ao tubo de escape de fumo,para controlar a pressão no interior do forno descarregando a fumaça dentro do fornoO abastecimento de ar e os gases de escape no interior do forno são controlados por um ventilador de 0,3 kW e por um conversor de frequência.e o volume de ar é automaticamente controlado por um programa de computador para satisfazer os requisitos de combustão, pressão e escape de fumo; 6.2Tubulação de liberação de pressão:A secção interna do forno é feita de tubos de aço inoxidável SUS310S resistentes a altas temperaturas, com um diâmetro de 300 mm, capazes de suportar temperaturas de até 1300 °C.Usar tubos soldados com uma espessura de parede de 5 mm fora do forno; 6.3Potência de libertação de pressão:AC220, ventilador de alta pressão resistente a altas temperaturas de 0,3 kW; 6.4 Controle de pressão do forno e aquisição de dados,A pressão do forno pode assegurar um controlo em tempo real através da formação de um circuito de controlo com o sistema de escape de fumo, de acordo com os requisitos das normas acima referidas..
