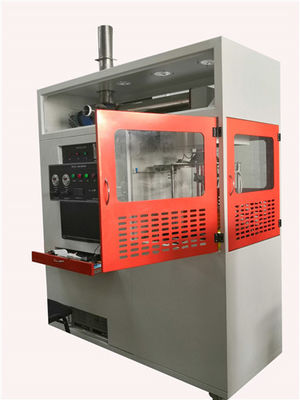

Máquina de Teste de Laboratório com Calorímetro de Cone Padrão ISO5660-1

Máquina de Teste de Laboratório de Calorímetro de Cone Padrão ISO5660-1

1. Padrões do equipamento:

Está em conformidade com os métodos de teste especificados em GB/T16172-2007 "Método de teste para taxa de liberação de calor de materiais de construção" e ISO5660-1:2002 "Método de teste para taxa de liberação de calor de materiais de construção".

2. Tipo de uso:

O consumo de oxigênio calculado pela concentração de oxigênio no fluxo de gás do produto de combustão e a taxa de liberação de calor do produto de combustão durante a combustão, a taxa de liberação de calor do material também é o parâmetro mais importante no desempenho de combustão do material, e a taxa de liberação de calor no processo de combustão do material é extremamente importante para prever o risco de incêndio e o tratamento de prevenção de retardamento de chama.

3. Condições de trabalho:

1. Temperatura ambiente de trabalho: 0°C-50°C

2. Humidade do ambiente de trabalho: <80%

3. Fonte de alimentação: 380V±50%, 50Hz±2%

4. Principais parâmetros de desempenho:

1. Cone de radiação: potência de aquecimento: 5Kv, intensidade de radiação: 100Kw/m2, equipado com três termopares para medir a temperatura.

2. Sistema de exaustão: É composto por ventilador centrífugo, exaustor, tubos de entrada e exaustão de ar do ventilador e medidor de vazão de placa de orifício

A quantidade máxima da caixa de amostra é 100mm*100mm*50mm.

3. Volume de exaustão: 0,012m3/s~0,035m3/s (ajustável)

4. Resolução do valor de temporização: erro de 1s<1s>

5. Analisador de oxigênio: faixa de medição: 0-25%

6. Equipado com bomba de amostragem e filtro de fumo.

7. O fluxo de gás adota um controlador de fluxo de alta qualidade importado

8. Tensão de ignição: 220V, eletrodo duplo, para garantir a segurança do teste.

9. Fluxo de exaustão de fumo: O ventilador de exaustão de fumo adota controle de conversão de frequência, que pode realizar o ajuste automático da taxa de fluxo de fumo a 0,012m3/s~0,035 m3/s.

10. Sistema de controle: O programa de controle de detecção e o cartão de controle de aquisição ZWH4500 são usados para realizar a aquisição e processamento automático de dados, armazenamento de dados e resultados de medição de saída.

11. O equipamento é controlado de duas maneiras: manual e automático, e pode ser alterado para o modo manual para operação.

12. O equipamento é equipado com rodízios giratórios, o que é conveniente para os usuários moverem o equipamento.

13. Sistema de exaustão: o ventilador de conversão de frequência é usado para controlar o fluxo de exaustão, e o controle automático é realizado através do microcomputador; O medidor de vazão de orifício integrado mede a taxa de fluxo de exaustão, de modo que a taxa de fluxo de exaustão seja altamente precisa.

14. Dispositivo de pesagem: usando célula de carga de alta precisão, tempo de resposta rápido, precisão de pesagem de 0,1g, resolução de 0,01g

15. Bomba de diafragma de entrada, taxa de fluxo: 33L/min, vácuo: 700 mmHg, pressão: 2,5 bar.

16. A cabeça do filtro do filtro de fumo importado é composta de PTFE sólido, e o interior é material de filtro PTFE de 0,5um.

17. A cabeça do filtro do filtro de umidade importado é composta de PTFE sólido, e o líquido inferior pode ser descarregado através da bomba peristáltica.

18. Condensador do compressor Taikang importado, capacidade de resfriamento 320kJ/h, estabilidade do ponto de orvalho 0,1 graus, mudança estática do ponto de orvalho 0,1K, grau de proteção IP20.

19. Sistema de controle do instrumento: o sistema de medição e controle do computador usando controle de computador e processamento de dados é composto principalmente por software de medição e controle, hardware, computador, impressora, etc.

20. Software de controle de medição: pode funcionar sob uma variedade de sistemas operacionais do Windows, e os dados de teste adotam o modo de gerenciamento de banco de dados para concluir a aquisição e o processamento de dados do experimento, salvar os dados e gerar os resultados da medição e salvar automaticamente todos os dados de teste;

21. Fornecer uma variedade de interfaces de impressão de relatórios, os usuários podem editar relatórios em qualquer formato conforme necessário e imprimir;

22. O pacote de software também contém outros softwares de ferramentas, como caixa de ferramentas de depuração, programa de processamento em lote, etc.;

23. A cabeça do filtro do filtro de umidade importado é composta de PTFE sólido, e o líquido inferior pode ser descarregado através da bomba peristáltica.

24. Condensador do compressor Taikang importado, capacidade de resfriamento 320kJ/h, estabilidade do ponto de orvalho 0,1 graus, mudança estática do ponto de orvalho 0,1K, grau de proteção IP20.

25. Sistema de controle do instrumento: o sistema de medição e controle do computador usando controle de computador e processamento de dados é composto principalmente por software de medição e controle, hardware, computadores, impressoras, etc.

26. Software de controle de medição: pode funcionar sob uma variedade de sistemas operacionais Windows, e os dados de teste adotam o modo de gerenciamento de banco de dados para concluir a aquisição e o processamento de dados do experimento, salvar os dados e gerar os resultados da medição e salvar automaticamente todos os dados de teste;

27. Fornecer uma variedade de interfaces de impressão de relatórios, os usuários podem editar relatórios de qualquer formato conforme necessário e imprimir;

28. O pacote de software também contém outros softwares de ferramentas, como caixa de ferramentas de depuração, programa de processamento em lote, etc.;

Impressora a laser preto e branco de marca.

29. Acessórios do equipamento e dados técnicos

30. Configuração completa do instrumento, cabo de alimentação de 220V/16A (3000W) 5m, tomada de 24 orifícios e 6 posições com tomada de proteção contra vazamento 3.

31. 1 conjunto de informações completas (especificação, manual de manutenção, descrição da condição de instalação, relatório de teste de fábrica do instrumento, etc.) que suportam o instrumento.

32. Dimensões: altura 2000mm * comprimento 1600mm * largura 700mm (mais caixa 1,9 * 0,9 * 2,2m)

33. Peso: 480kg
