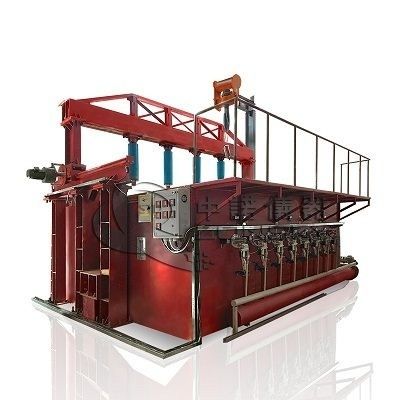

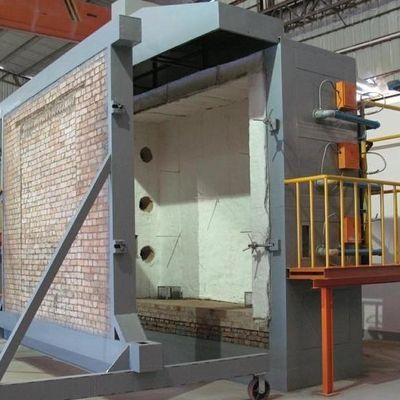

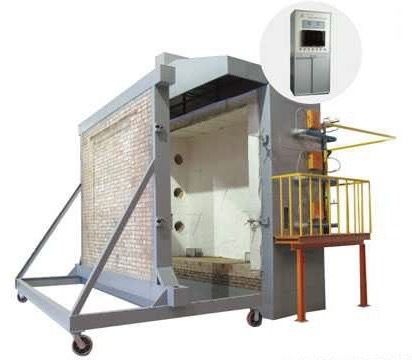

Testador de Resistência ao Fogo DX8342 para Componentes de Construção
Escopo de aplicação: É adequado para o teste de resistência ao fogo de componentes de construção e a resistência ao fogo de componentes de separação vertical de suporte de carga.
Tensão de operação: AC 380V±10% 50NZ.
Corpo do forno: O forno de teste é composto por tijolos, estrutura de aço e materiais à prova de fogo e isolantes térmicos.
Tamanho da amostra: largura 300mm× altura 300mm (pode ser personalizado).
As dimensões do forno são aproximadamente:
Forno vertical: C3,2m× L2,2m× A4,0m
Forno horizontal: C3,2m× L3,2m× A1,5.
Fluxo de gás: 0~100L/min Precisão de medição 2,5.
Fluxo de ar: 0~50m3/min Precisão de medição ≤±0,5m3/min.
Capacidade do tanque de gás: ≥50kg×6.
Equipamento de medição de carga: deve ser adicionado ±2,5% do valor da carga (necessário para teste de tipo de carregamento).
Sonda de medição de folga da amostra: diâmetro de 6mm ±0,1mm, diâmetro de 25mm ±0,2mm.
Sistema de combustão: sistema de distribuição de gás (dentro de 10 metros), lança-chamas (não menos de 20) e válvulas reguladoras.
Fonte de gás de combustão: propano, gás liquefeito.
Sistema de controle de temperatura do forno: o ponto de amostragem máximo é de 10 pontos.
Sistema de ventilação e damper de controle, etc.Faixa de medição de calor radiante na superfície de retrocesso da amostra: 0~10W/cm2.
Faixa de medição de pressão do forno: 0~100pa
Precisão de medição: ≤±3pa.
Temperatura de teste: O controle de temperatura do forno atende aos requisitos de T-T0=3451g (8t+1), e o desvio do controle de temperatura é controlado
:Em 0min
10min 30min, d≤5%.
Temperatura do forno: ±15°C.
Temperatura interna da amostra: ±10°C.
Temperatura de retrocesso da amostra: ±4°C.
Condições de medição de pressão do forno:
5 minutos após o início do teste, as condições de pressão positiva especificadas abaixo devem ser atingidas no forno.
Membro horizontal - no plano horizontal 100mm abaixo da superfície inferior da amostra, a pressão do forno é de 15Pa±5Pa.
Membro vertical – altura de 3m no forno, 100mm da superfície da amostra. A pressão do forno é de 15Pa±5Pa.
10 minutos após o início do teste, o forno deve atingir as condições de pressão positiva especificadas abaixo.
Membro horizontal - no plano horizontal 100mm abaixo da superfície inferior da amostra, a pressão do forno é de 17Pa±3Pa.
Membro vertical – altura de 3m no forno, 100mm da superfície da amostra. A pressão do forno é de 17Pa±3Pa.
Temperatura do forno: ±15°C, usando um termopar com diâmetro de 1mm.
A temperatura de retrocesso da amostra é de ±4°C, e o diâmetro do fio é de 0,5mm.
Termopar de platina blindado ródio platina valor s, classe de precisão
2.Faixa de tempo: 0~120min Precisão de tempo:
2.Faixa de tempo: 0~120min Precisão de tempo:
<±1s.Sistema de detecção de temperatura da amostra: o ponto de amostragem máximo é de 20 pontos.
Escopo de aplicação:
O forno de teste atende aos indicadores técnicos e requisitos especificados na norma nacional GB/T7633-2008, e é adequado para o teste de resistência ao fogo de portas horizontais e persianas não portantes.Parâmetros principais:
Potência elétrica: 6KW
Faixa de medição de pressão do forno: 0-100Pa Precisão de medição: ≤±3Pa
Fluxo de ar: 0-50m3/min Precisão de medição: ≤±0,5 m3/min
Fonte de gás de combustão: propano, gás liquefeito (fornecido pelo usuário)
Capacidade do tanque de gás: 50kg×6
Faixa de medição de calor radiante da superfície de retrocesso da amostra: 0~10W/cm2;
Faixa de medição de pressão do forno: 15Pa±5Pa;
Temperatura de teste: temperatura programada 15min temperatura ambiente ~ 718°C,
30min temperatura ambiente ~ 821°C, 60min temperatura ambiente ~ 925°C,
90min temperatura ambiente ~ 986°C; 120min temperatura ambiente ~ 1029°C;
180min temperatura ambiente ~ 1115°C, 240min temperatura ambiente ~ 1150°C;
Sensor de temperatura: no forno: 9 termopares blindados de níquel-cromo-níquel-silício valor K, nível de precisão: classe II
Retrocesso: 29 termopares blindados de níquel-cromo-níquel-silício valor K, classe de precisão: classe II
Faixa de tempo: 0-240min Precisão de tempo:
<±1sTamanho da amostra: (especificações especiais podem ser personalizadas pelos usuários)
Área utilizável do equipamento: comprimento× largura× altura (3,8×2,4×4,5) m;
Peso do equipamento: 4500 kg (o forno de teste precisa ser instalado no local);
Sistema de gaseificação: 150kg/h (opcional).
Parâmetros Técnicos:
1. Rack de instrumentos de 19 polegadas, incluindo analisadores de oxigênio, dióxido de carbono e monóxido de carbono
2. O analisador de oxigênio é um analisador de oxigênio que usa o método de medição da mudança de pressão paramagnética para detectar a concentração de oxigênio no gás. Tempo de resposta (T90) 3,5 s, tempo de processamento interno do sinal
< 1 s, sensor de pressão (interno) 50~200 kPa, desvio zero< 0,5%/mês da faixa de medição mínima na placa de identificação, desvio do valor medido de 0,5%/mês< a faixa de medição atual, erro de repetibilidade< 1% da faixa de medição atual, 1% da faixa de medição atual do limite de detecção mínimo, erro de linearidade< 1% da faixa de medição atual3. Os analisadores de dióxido de carbono e monóxido de carbono são do tipo infravermelho não discreto, e o princípio é baseado no fato de que as moléculas de gás têm uma banda de absorção infravermelha específica, e o método de análise infravermelha alternada de feixe único é adotado. O limite de detecção mínimo é de 1% da faixa de medição atual, a medição do erro de linearidade é de ±1% da escala total de
< quando a faixa máxima está na faixa máxima, a repetibilidade é< ±1% da faixa mínima na placa de identificação, e o tempo de resposta (tempo T90) é de aproximadamente 1,2 L/min do fluxo de gás da amostra< 30 segundos4. A faixa do analisador de oxigênio é de 0-25%, a faixa do analisador de dióxido de carbono é de 0-10%, e a faixa do analisador de monóxido de carbono é de 0-1%
5. O controlador de temperatura é usado para controlar o cold trap, e a água é totalmente removida durante o processo de refino de gás do teste
6. A bomba de dupla cabeça para amostragem de gás pode transferir as amostras de gás geradas durante a combustão para o analisador a cerca de 30 metros de distância
7. Sistema de aquisição de dados (incluindo procedimentos de operação e controle)
8. A placa de aquisição adota faixa de ganho larga de 16 bits, placas de E/S analógicas e digitais
9. Tipo de termopar: Tipo K, faixa: temperatura ambiente ~ 1500 graus Celsius.
10. O sistema de aquisição de dados pode coletar dados através da instalação e ativação de registradores de dados ou ponteiros de campo
11. O sistema de aquisição de dados é composto pelas seguintes partes:
Módulo de entrada de termopar de bits, módulo de entrada analógica de 16 bits, módulo de entrada/saída digital, módulo de saída analógica de 12 bits, placa base de 4 e 8 slots, base de conexão, módulo de rede, fonte de alimentação de entrada universal de 24 volts 5A DC, computador de aquisição de dados, impressora
ISO 9705:2003 especifica um método de teste para simular um incêndio que ocorre na seção de canto de uma sala pequena, que usa uma fonte de ignição padrão para avaliar o impacto dos produtos de superfície no desenvolvimento de um incêndio, que fornece dados sobre a queima da ignição à queima de incêndios que ocorrem sob uma fonte de ignição padrão; ISO 9705:2003 também descreve diferentes técnicas de medição dentro e fora da sala. Os testes ISO 9705 nesta seção fornecem informações de fundo e suporte para potenciais usuários. Ele fornece ao usuário informações técnicas sobre o teste da fonte de ignição, o fluxo de calor do queimador na sala, o balanço de calor da sala no incêndio, os tipos de fumaça e gases tóxicos produzidos, e os resultados da simulação desses testes.
O método de teste também é usado no método de teste da China
s, e o padrão desenvolvido é GB 20286 Apêndice B e Apêndice C.Em conformidade com:ISO 9705, NFPA 266, GB20286 Anexo B e Anexo C, etc
