Máquina de ensaio de resistência a arco

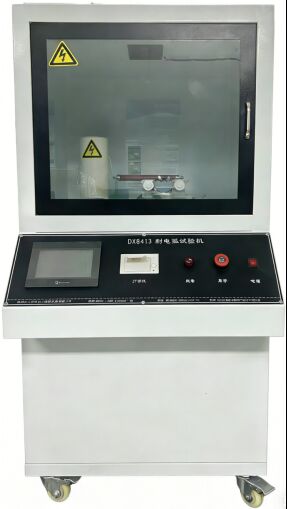

Máquina de teste de resistência ao arco DX8413

Principalmente aplicável a:

GB/T1411-2002 Teste de resistência à descarga de arco de alta tensão e baixa corrente de materiais isolantes sólidos secos.

Conformidade com as normas: Este testador é projetado e fabricado de acordo com GB1411, IPC650, IEC 61621, ASTMD495 e está em conformidade com métodos de teste como JEC 149 e UL 746A.

Breve Introdução ao Princípio do Teste:

Sob condições de teste especificadas (usando eletrodos específicos e um programa de aumento de tensão/corrente), uma alta tensão é aplicada à superfície do material para induzir descarga de arco intermitente ou contínua. A alta temperatura e a corrosão química geradas pelo arco gradualmente causam a carbonização da superfície do material e a formação de caminhos condutivos (tracking) até a eventual falha (quebra ou queima contínua). O instrumento registra o tempo decorrido (em segundos) desde o início do teste até a falha do material. Este tempo é referido como o **tempo de resistência ao arco** do material e serve como o indicador principal para avaliar seu desempenho.

Escopo de aplicação:

A avaliação do desempenho de resistência ao arco de materiais de isolamento elétrico, como plásticos, adesivos de resina e tintas isolantes, usados em indústrias como motores, eletrodomésticos e eletrodomésticos, é principalmente aplicável ao teste de desempenho de resistência ao arco de materiais de isolamento sólido, como plásticos, filmes, resinas, mica, cerâmica, vidro, óleo isolante, tinta isolante, papelão e outros meios.

Características: A máquina de teste de resistência ao arco adota controle por computador, e a curva de teste pode ser observada online durante o processo de teste; Armazena automaticamente as condições de teste e os dados dos resultados do teste, e pode acessá-los, exibi-los e imprimi-los

Princípio experimental: Usado para testar a resistência ao arco de materiais isolantes sólidos; O material a ser testado será exposto a uma alta tensão, aumentando gradualmente um ambiente de pequena corrente até que um canal condutivo estável seja formado na superfície do material. Este tempo é o tempo de resistência ao arco do material.

Principais requisitos técnicos:

1. Tensão de entrada: CA 220 V

2. Tensão de saída: CA 0-20 KV;

3. Capacidade elétrica: 1,5 KVA

4. Método de teste: arco intermitente, arco contínuo

5. Corrente de teste: 10MA-20MA-30MA-40MA opcional

6. Erro de controle de tensão de teste: ≤ 1%

7. Erro de tempo de ativação/desativação do arco:<5ms

8. Tensão de teste continuamente ajustável: 0-20 KV

9. Precisão do controle de corrente: ± 10%

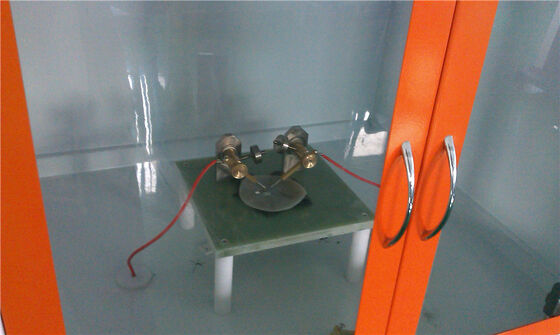

10. Especificação do eletrodo: eletrodo de placa de aço inoxidável 25,4 mm * 12,7 mm * 0,15 mm

Eletrodo de aço tungstênio 56 mm * 7 mm * 30 mm

Ângulo de configuração do eletrodo 110 graus

O ângulo entre o eletrodo e o plano horizontal é de 35 graus

Peso do eletrodo: 50G

11. Medidas de segurança:

(1) Proteção contra sobretensão

(2) Proteção contra sobrecorrente

(3) Proteção contra curto-circuito

(4) Proteção de abertura da porta de segurança

(5) Proteção contra operação incorreta do software

12. Dimensões externas: 800 de comprimento × Largura 700 × 1350 mm de altura

Configuração principal:

Host de teste: uma unidade

Gerador de alta tensão de 20000 volts: uma unidade

Dispositivo de regulação de tensão totalmente automático por microcomputador: um conjunto (modo de porta serial)

Dispositivo de transmissão do tipo isolamento de aquisição de tensão e aquisição de corrente: um conjunto

Eletrodos de teste: dois conjuntos

Haste de liberação de corrente: um (tipo resina)

Software de medição e controle de resistência ao arco por computador: um conjunto

Computadores: um conjunto

Impressora jato de tinta colorida de marca: um conjunto

CDs de programa: um conjunto

Manual do usuário do produto: uma cópia

Certificado de verificação metrológica: uma cópia

Certificado de conformidade: uma cópia

Ferramenta aleatória: um conjunto
