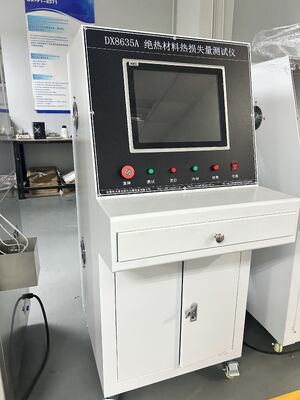

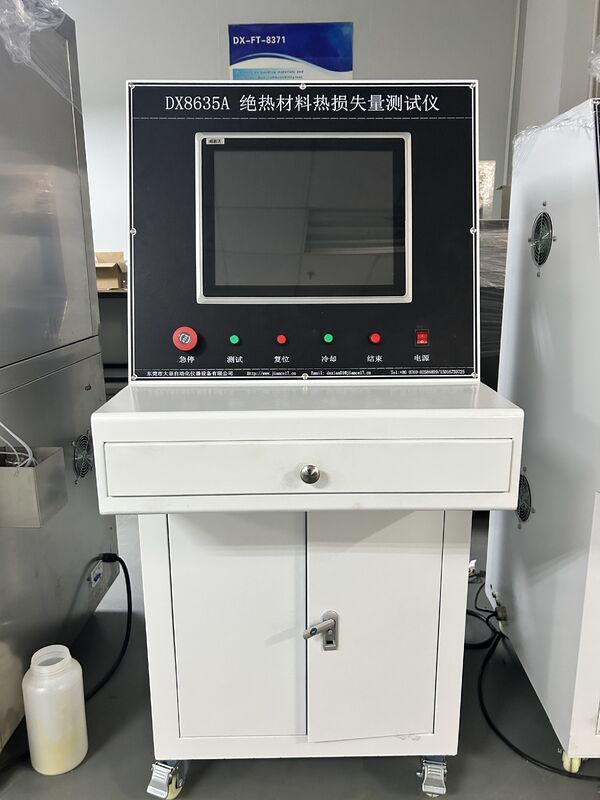

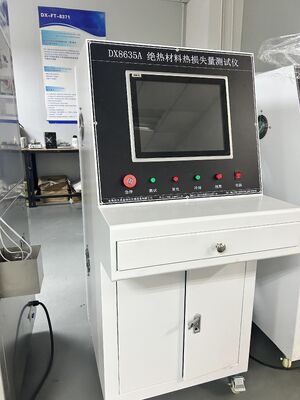

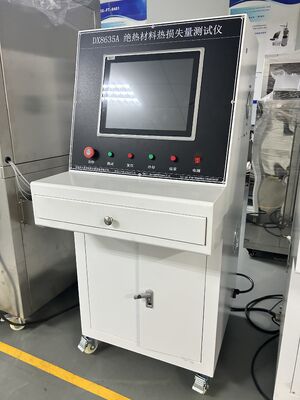

Determinação de isolamento térmico da máquina de teste de resistência térmica em estado estacionário

Determinação do isolamento térmico da máquina de ensaio de resistência térmica em estado estacionário

1, Visão geral:
A fim de satisfazer os requisitos da tecnologia de produção e da conservação de energia e da redução das emissões, melhorar as condições de trabalho, aumentar os benefícios económicos,e garantir a qualidade do projeto de engenharia de isolamento, GB 50264-2013 é utilizado para projetar equipamentos de bomba em conformidade com as especificações.
Este equipamento é adequado para medir a perda de calor de materiais isolantes com temperaturas de superfície externas que variam de -196 °C a 850 °C em equipamentos industriais e tubulações.
Não se aplica a equipamentos e oleodutos com requisitos especiais para energia nuclear, aviação, sistemas aeroespaciais, bem como edifícios, instalações de armazenamento a frio e oleodutos enterrados.

2"Norma de referência do instrumento:
GBT 10294-2008 Determinação da resistência térmica no estado de equilíbrio e das características conexas dos materiais isolantes - Método da placa quente protetora;
Código de projeto GB 50264-2013 para engenharia de isolamento térmico de equipamentos industriais e tubulações.

3, Estrutura geral do equipamento:
O equipamento é constituído principalmente por um sistema de controlo de temperatura, um sistema de pressurização dos cilindros, um sistema de medição da espessura, um sistema de arrefecimento e outros componentes.

3.1 Sistema de controlo de temperatura
Composto principalmente por fios de aquecimento, placas de ferro, etc., aquecidos por instrumentos de temperatura, a capacidade de aquecimento da zona de temperatura pode atingir uma temperatura máxima de aquecimento de 600 graus Celsius
Temperatura, utilização a longo prazo a 500 graus Celsius
São equipados um total de 12 canais de aquisição de temperatura, dos quais o canal de temperatura de aquecimento é um controlo de circuito fechado de zona de temperatura, com 5 pontos de monitorização de temperatura.As placas de protecção térmica restantes estão equipadas com 2 pontos de monitorização da temperatura e 5 pontos de medição da temperatura dispostos na superfície fria..
3.2 Sistema de pressurização
Principalmente adicionado pelo cilindro, o valor de pressão exigido é alcançado por ajuste fino da pressão do ar, e o estado atual é exibido em tempo real no sistema de controlo.
3.3 Sistema de arrefecimento
Composto principalmente por refrigeradores, termopares, etc. O refrigerador arrefece a parte de aquecimento do equipamento e o termoparo detecta a temperatura inferior.quando a temperatura do fundo for superior a 50 °C, o sistema indica " ligar o arrefecedor " para arrefecer rapidamente a placa quente.
