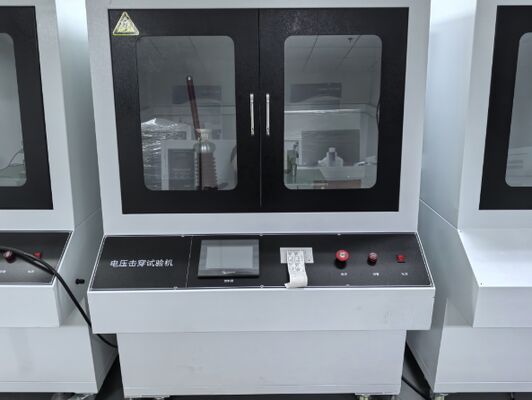

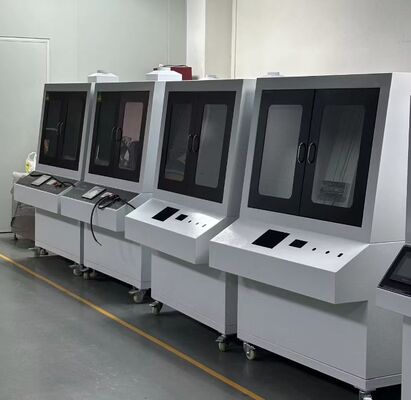

Material de isolamento sólido Instrumento de teste de resistência dieléctrica elétrica é adequado para testar a resistência à quebra e resistir ao tempo de tensão de materiais de isolamento sólido

I. Propósito
O Instrumento de Teste de Rigidez Dielétrica Elétrica (JCSY-388) é adequado para testar a rigidez dielétrica e o tempo de suportabilidade de tensão de materiais isolantes sólidos como plásticos, filmes, resinas, mica, cerâmica, vidro, tintas isolantes, etc. sob tensão de frequência de rede. Ele está em conformidade com os padrões de teste de GB/T1408.1 e EC60243-1 "Métodos de Teste para Rigidez Elétrica de Materiais Isolantes Sólidos - Sob Tensão de Frequência de Rede".
II. Parâmetros
1. Faixa de tensão: 0 - 50KV;
2. O regulador de tensão retorna automaticamente a zero após o desarme;
3. Fechamento na posição zero, com ajuste de tensão automático e manual;
4. Dispositivo de proteção contra vazamento importado, proteção confiável da segurança pessoal;
5. Proteção contra sobrecorrente, limite e outras funções de proteção de segurança;
6. Exibição de tensão e corrente, precisão de medição ±0.2%, retenção de tensão de ruptura;
7. Eletrodos de teste: O diâmetro do eletrodo superior é de 25mm, a altura é de 25mm; o diâmetro do eletrodo inferior é de 25mm, a altura é de 25mm. (Eletrodos: Aço inoxidável);
8. Capacidade nominal do transformador de alta tensão: 10KVA;
9. Tensão nominal de entrada/saída: 220V/50KV;
10. Corrente nominal de entrada/saída: 20A/0.09A;
11. Sistema de controle: Adota controle PLC + tela sensível ao toque Wince de Taiwan, controle preciso, operação simples, design totalmente humanizado, cálculo automático da rigidez elétrica e geração de relatórios após o teste, a impressora térmica do painel pode imprimir os resultados do teste em tempo hábil;
12. Velocidade de subida da tensão: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Equipado com um tanque de banho de óleo de desmontagem e montagem conveniente (material: aço inoxidável);
14. Componentes do instrumento: composto por regulador de tensão eletricamente contatável, caixa de controle, resistor de proteção, caixa de eletrodos, tanque de banho de óleo;
15. Material do gabinete: Aço inoxidável SUS304;
16. Dimensões: 1,4 metros de comprimento, 1,1 metros de largura, 1,7 metros de altura;
17. Peso: aproximadamente 240KG
