Equipamento de Teste de Liberação de Calor e Produção de Fumaça de Cabos EN 50399 IEC 60332-3

Equipamento de Teste de Liberação de Calor e Produção de Fumaça de Cabos DX8349 EN 50399 IEC 60332-3


Âmbito de aplicação:

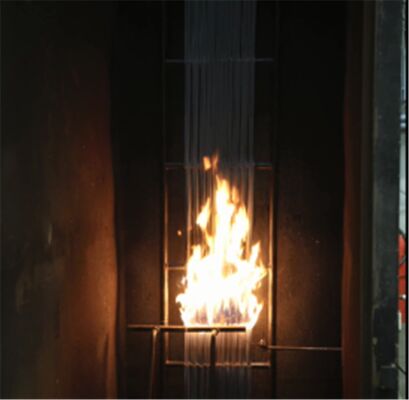

É utilizado para avaliar a capacidade de fios e cabos em feixe ou cabos ópticos instalados verticalmente em inibir a propagação vertical de chamas sob condições especificadas, e o processo de uso necessita de cooperar com torres de remoção de poeira de fumaça. A máquina inteira é composta por várias partes, como uma câmara de teste, uma fonte de ar, uma escada de aço, um sistema de purificação de emissão e uma fonte de ignição.

Conformidade com a norma:

em conformidade com IEC60332-3-10-2018 "Teste de Combustão de Cabos e Cabos Ópticos sob Condições de Chama Parte 31: Dispositivo de Teste de Propagação Vertical de Chama de Fios e Cabos em Feixe Instalados Verticalmente" pode atender aos requisitos de IEC60332-3-21:2000 Teste de Chama de Cabos e Cabos Ópticos sob Condições de Chama Parte 32: Teste de Propagação Vertical de Chama de Fios e Cabos em Feixe Instalados Verticalmente A Classe F/R", IEC60332-3-22:2000 "Teste de Queima de Chama de Cabos e Cabos Ópticos sob Condições de Chama Parte 33: Teste de Propagação Vertical de Chama de Fios e Cabos em Feixe Instalados Verticalmente - Classe A", IEC60332-3-24:2000 Teste de Chama de Cabos e Cabos Ópticos sob Condições de Chama Parte 35: Teste de Propagação Vertical de Chama de Fios e Cabos em Feixe Montados Verticalmente Categoria C", IEC60332-3-25:2000”Teste de Chama de Cabos e Cabos Ópticos sob Condições de Chama Parte 36: Teste de Propagação de Chama de Fios e Cabos em Feixe Montados Verticalmente Categoria D".

Parâmetros Técnicos:

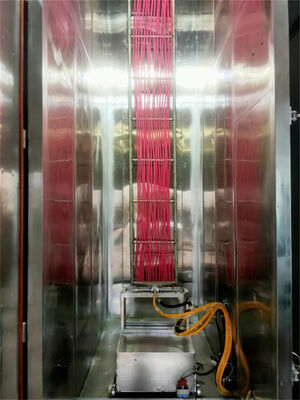

Câmara de teste: O dispositivo experimental deve ser uma câmara autossustentável com uma largura de (1000±100) mm, uma profundidade de (2000±100) mm e uma altura de (4000±100) mm. A parede traseira e ambos os lados da câmara de teste devem ser feitos de um coeficiente de transferência de calor de cerca de 0,7W?m-2? K-1 de isolamento térmico, chapa de aço inoxidável USU304 com 1,5 mm de espessura, fibra mineral de isolamento com 65 mm de espessura no meio, chapa de aço inoxidável USU304 com 1,5 mm de espessura por fora

2. Fonte de ar:

A entrada de ar está equipada com um anemômetro digital de velocidade do ar, e a taxa de fluxo de gás do ar é de (5000±500) L/min.

Após a conclusão do teste: se a amostra ainda estiver queimando por uma hora após a interrupção do fogo, haverá um alarme e um dispositivo para interromper forçadamente a combustão por chuva.

3. Tipo de escada de aço: escada de aço padrão de (500±5) mm de largura (800±10) mm de largura feita de aço redondo de aço inoxidável USU304

4. Dispositivo de purificação de descarga:

A parte superior da câmara de teste está equipada com um anemômetro digital para garantir que a taxa de fluxo do vento seja inferior a 8M/S, o que não afetará o fluxo de ar na câmara de teste.

Dispositivo de coleta e lavagem de fumaça: aço inoxidável SUS304, diâmetro 800mm, altura 3500mm.

Fonte de ignição

1. Tipo: A fonte de ignição deve incluir um ou dois maçaricos de gás propano em fita e seus fluxômetros e misturadores Venturi de suporte. A superfície da chama deve ser perfurada com 242 placas de metal planas com um diâmetro de 1,32 mm, a distância central desses furos é de 3,2 mm, e eles são escalonados em três fileiras, cada fileira com 81, 80 e 81, distribuídos em uma faixa de tamanho nominal de 257×4,5 mm. Além disso, uma fileira de pequenos furos é cortada em cada lado do lança-chamas, e esses furos piloto podem manter a chama queimando de forma estável. Cada maçarico deve ser equipado com um dispositivo preciso para controlar a taxa de entrada de propano e ar. Podem ser usados rotâmetros ou medidores de vazão mássica

2. O maçarico na fonte de ignição deve ser colocado horizontalmente, a (75±5) mm da superfície frontal da amostra de cabo, a (600±5) mm da parte inferior da câmara de teste, e simétrico com o eixo da escada de aço. O ponto de ignição do maçarico deve estar localizado no centro entre os dois degraus da escada de aço e a pelo menos 500 mm da extremidade inferior do espécime.

Parâmetros Técnicos:

1. O tamanho da caixa de teste é 1.000 (L) X2.000 (P) X4.000 (A) mm, e o meio é preenchido com material de lã mineral na caixa

2. A parte inferior da caixa está a 150 mm da parede frontal, e há um espaço de entrada de ar de 800 (L)X400 (P)mm.

3. O espaço de exaustão superior é de 300 (L) X 1.000 (P) mm.

4. Tamanho da escada de aço larga 500 (L) X3.500 (A), 1 peça

5. Tamanho da escada de aço padrão 800 (L) X3.500 (A), 1 peça

6. 2 dispositivos de queimador de propano padrão em fita

7. 2 dispositivos de mistura de gás Venturi

8. O manômetro e a válvula redutora de pressão podem ajustar a pressão do propano e do ar para 0,1Mpa

9. O rotâmetro ajusta e define a taxa de fluxo de gás

10. A caixa fornece escadas de aço e grades, que são convenientes para os usuários detectarem no topo

11. Equipado com uma válvula de esfera para fechar manualmente a fonte de ar

12. Define automaticamente o tempo de teste de combustão e desliga automaticamente a fonte de gás nesse momento

13. O termopar na parede interna da caixa pode exibir a temperatura interna da caixa

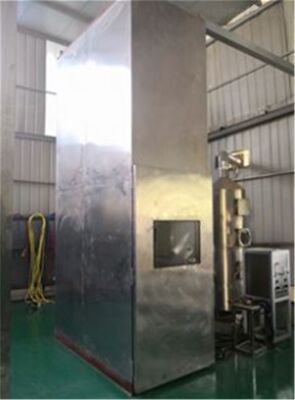

14. Dimensões da caixa de combustão: 1120 (L) X2195 (P) X5077 (A) mm

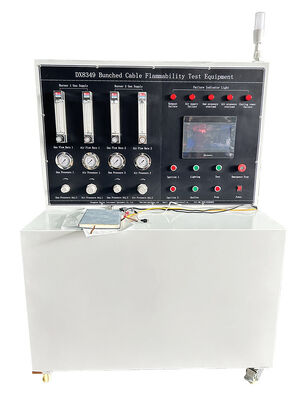

15. Dimensões da caixa de controle: 1280 (L) X770 (P) X1200 (A) mm

16. Fonte de alimentação: AC 220V, 50/60Hz, 2A

17. Fonte de ar: propano, ar (fornecido pelo cliente)

Torre de remoção de fumaça:

É usada principalmente para gerar gases de combustão no processo experimental, e o gás descarregado após ser processado pela torre de remoção de fumaça atende aos requisitos de proteção ambiental.

Material: Todo o corpo do lavador é feito de material PP, não há componentes metálicos no sistema e possui altíssima resistência a ácidos e álcalis e resistência à corrosão;

Camada de líquido circulante: pode ser preenchida com água da torneira, também pode ser preenchida com líquido de lavagem, o efeito do líquido de lavagem é melhor, a fim de evitar que os resíduos descarregados corroam o fundo da torre de lavagem;

Camada de ar: os gases de exaustão emitidos na produção ou processo experimental que precisam ser tratados, e a camada de ar está conectada à entrada de ar para permitir que os resíduos entrem na camada de ar;

Camada de enchimento: O material de enchimento do lavador é feito de bolas de meio furo tipo ouriço de PP, que são moldadas em forma de TELLERTT multi-dente, e há uma janela na superfície da camada de enchimento, que é conveniente para limpar as bolas na camada de enchimento. A principal função da camada de enchimento é dispersar os gases de exaustão na camada de ar e transformá-los em resíduos dispersos, de modo que os gases de exaustão possam ser completamente limpos na camada de pulverização de água;

Camada de pulverização de água: O bico na camada de pulverização de água adota um bico rotativo de PP de 120 graus sem entupimento, cobrindo 95% da área, e a camada de pulverização de água tem uma janela independente para facilitar a inspeção da condição de trabalho do bico;

Camada anti-neblina: Pode filtrar efetivamente impurezas no ar e, ao mesmo tempo, pode evitar que os cristais de névoa de água nos gases de exaustão corroam a parede interna do lavador;

Bomba circulante: A bomba circulante faz com que o líquido na camada de líquido circulante circule através do bico para economizar água.

Dimensões: 1500 (L) × 1000 (P) × 3000 (A) mm;

Fonte de alimentação: AC 380V trifásico, 50/60Hz, 10A.
