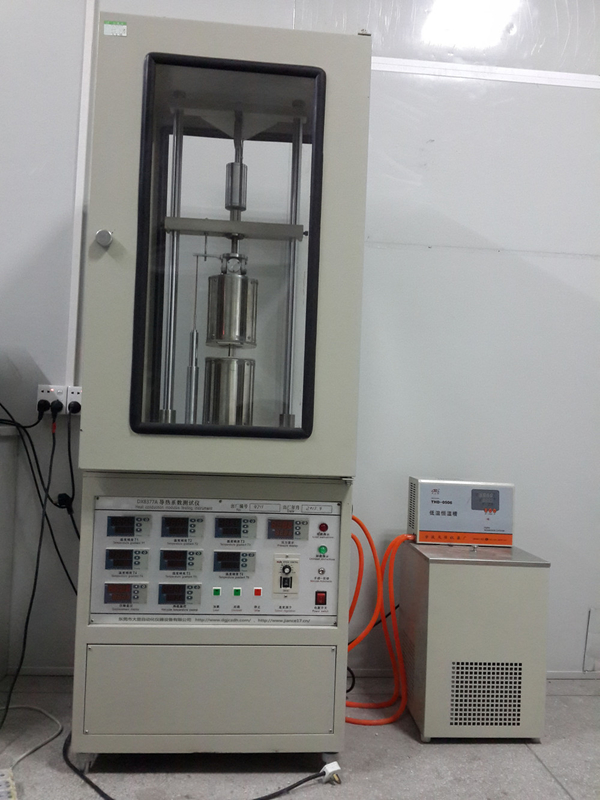

DX8377B Método de fluxo de calor do verificador de condutividade térmica

DX8377B Teste de condutividade térmica (método de fluxo de calor)

1. Visão geral

Este instrumento testa principalmente a resistência térmica de condutores térmicos finos, materiais sólidos de isolamento elétrico, graxa térmica, resinas, borracha, porcelana de óxido de berilio,Porcelana de alumínio e outros materiais, bem como a resistência térmica de contacto na interface sólida e a condutividade térmica dos materiais.e o quadro do recinto pode detectar materiais de estado de pó e materiais de pasta.

Norma de referência para instrumentos: MIL-I-49456A (folha de isolamento, resina termicamente condutora, reforço de fibra de vidro termicamente condutora);GB 5598-85 (Método de determinação da condutividade térmica da porcelana de óxido de berilio); ASTM D5470-2006 (Norma de ensaio para as propriedades de transferência de calor de materiais isolantes eléctricos sólidos termicamente condutores finos), etc.

Características do instrumento: com pressurização automática, dispositivo automático de medição de espessura e ligado ao computador para obter um controlo automático.O instrumento adota detecção de gradiente de temperatura de 6 pontos, o que melhora a precisão do ensaio, podendo detectar a curva de resistência térmica sob diferentes pressões,e o modelo matemático otimizado pode ser usado para medir vários parâmetros, como a condutividade térmica e a resistência térmica do material, bem como a resistência térmica de contacto na interface.

É amplamente utilizado em faculdades e universidades, unidades de pesquisa científica, departamentos de inspeção de qualidade e plantas de produção para análise e teste de condutividade térmica de materiais.

2Parâmetros principais

1Tamanho da amostra: ≤ Φ30 mm

2Espessura da amostra: 0,02-20 mm

3Intervalo de controlo da temperatura do poste térmico: temperatura ambiente -99,99°C

4Intervalo de controlo da temperatura do polo frio: 0-99,0°C

5Intervalo de ensaio de condutividade térmica: 0,05 a 45 W/m*k

6Intervalo de ensaio de resistência térmica: 0,05 ~ 0,000005m2*K/W

7Intervalo de medição da pressão: 0 a 1000 N

8Intervalo de medição do deslocamento: 0~30.00 mm

9Precisão do ensaio: superior a 3%

10- Método experimental: a) ensaio da resistência térmica da amostra sob diferentes pressões b) ensaio da condutividade térmica dos materiais c) ensaio da resistência térmica de contacto.

11O computador é totalmente automático e os dados são impressos.
