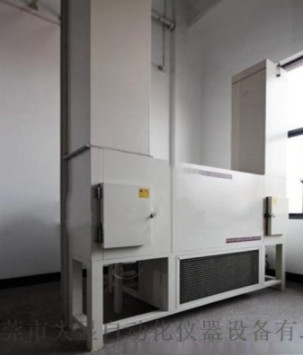

DX8416A Máquina de ensaio de resistência à torção a altas e baixas temperaturas do cabo de energia eólica

DX8416AWMáquina de ensaio de resistência à torção de cabos de energia a altas e baixas temperaturas

1- Área de aplicação:

É adequado para ensaios de resistência à torção de cabos flexíveis com resistência à torção para sistemas de geração de energia eólica ou sistemas similares com tensão nominal igual a 1.8/3 kV ou menos em ambiente de baixa temperatura.

2- Cumprir o padrão:

TICW1-2009 Método de ensaio de torção para cabos flexíveis de torção para geração de energia eólica

GB/T2423.1-2001 Ensaio A: Método de ensaio a baixa temperatura, GB/T2423.2-2001 Ensaio B: Método de ensaio a alta temperatura.

3Parâmetros técnicos:

Tamanho do estúdio: 400 × 300 × 2300 mm;

Canal de ensaio: 300 × 300 × 12600 mm;

Dimensões: 1550 × 2500 mm;

Altura esquerda: 1720 mm;

Altura direita: 9620 mm;

Dimensões do canal esquerdo e direito: 640 × 54 mm;

Massa total: cerca de 2500 kg;

Área de ensaio do cabo: ensaio do cabo de energia eólica abaixo de 35 KV;

Intervalo de temperatura: -60 ~ 8 °C;

Fluctuação de temperatura: ≤ ± 0,5 °C;

Uniformidade de temperatura: ≤ ± 0,3 °C;

Tempo de aquecimento: ajustável;

Tempo de arrefecimento: média de 0,7 ~ 1,0 °C/min;

Janela de observação: resistência a altas temperaturas (500 °C) de camadas múltiplas e ocas;

Janela de vidro: (200 × 300) armário de controlo de torção, estante: 700 × 1300 × 1400;

Abertura da porta: porta de dobradiça de abertura única;

Painel de comando: fonte de alimentação, visor do controlador, botão de comando;

Cabine de controlo de distribuição de energia: placa de distribuição, ventilador de escape;

Aquecedor: aquecedor de barbatanas de aço inoxidável;

Instalação: um conjunto de instalações de torção de cabos;

O buraco do cabo de alimentação e o buraco de drenagem: localizados na parte traseira da caixa.

Configuração principal da câmara de ensaio de torção a baixa temperatura para cabos de produção de energia eólica:

Janela de observação: resistência a altas temperaturas (500 °C) de camadas múltiplas e ocas;

Janela de vidro: (200 × 300) armário de controlo de torção, estante: 700 × 1300 × 1400;

Abertura da porta: porta de dobradiça de abertura única;

Painel de comando: fonte de alimentação, visor do controlador, botão de comando;

Cabine de controlo de distribuição de energia: placa de distribuição, ventilador de escape;

Aquecedor: aquecedor de barbatanas de aço inoxidável;

Instalação: um conjunto de instalações de torção de cabos;

O buraco do cabo de alimentação e o buraco de drenagem: localizados na parte traseira da caixa;

Condições de utilização da câmara de ensaio de torção a baixa temperatura para cabos eólicos:

1- local de instalação: o solo é plano, bem ventilado, não há fortes vibrações ao redor, não há forte influência do campo eletromagnético, não há substâncias inflamáveis, explosivas, corrosivas e poeira,e haver um espaço de utilização e manutenção adequado em torno do equipamento;

2Condições ambientais:

Temperatura: 5 a 35 °C

Humidade relativa: ≤ 85% RH

Pressão do ar: 86 Kpa~106 Kpa

3Condições de alimentação:

Fornecimento de energia AC380V, trifásico de quatro fios + fio de terra de proteção

Intervalo de flutuação de tensão admissível: AC (380 ± 38) V

Faixa de flutuação de frequência admissível: (50 ± 0,5) HZ

A resistência ao solo do fio PGND é inferior a 4 Ω
