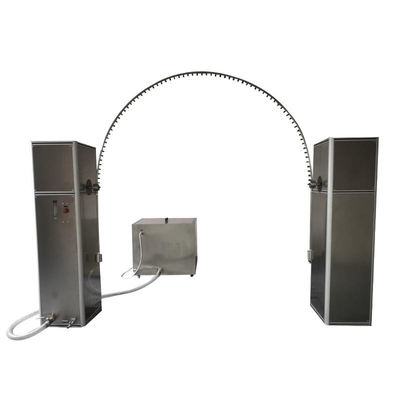

Dispositivo de ensaio de chuva para tubos de pêndulo DX8321
Requisitos técnicos para o equipamento de ensaio de chuva
1- Cumprir os padrões:
Os equipamentos de ensaio para chuva GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 e IEC60529-2001 "Nível de proteção do recinto (código IP) " são concebidos e fabricados,e são adequados para o ensaio de impermeabilidade de produtos elétricos com o segundo número de características 3 e 4 (IPX3, X4).
2. Os principais parâmetros técnicos do equipamento hardware
1. A tensão utilizada pelo equipamento AC 220V ± 10%; Frequência: 50Hz ± 5%
2- Dimensões dos tubos de balanço: R=1200mm, para satisfazer a utilização de amostras de produtos de 1300*800*800mm
3Material do tubo balançador: aço inoxidável SUS304 (diâmetro exterior ≥ 19 mm, espessura da parede ≥ 2 mm);
4Diâmetro do buraco de gotejamento: ¢0,4 mm, número de furos: 50 aberturas IPX3, 75 aberturas IPX4
5Fluxo total de água: IPX3: 3,5 L/min; IPX4:5.3L/min
6Ângulo do bico: 120 graus (IPX3), 180 graus (IPX4)
7. O ângulo entre IPX3 e IPX4 pode ser convertido e substituído (método A em impermeabilização de três níveis e impermeabilização de quatro níveis)
8Ângulo de balanço 120 graus (IPX3), 360 graus (IPX4)
9Intervalo de regulação do volume de água: ≥0-10L/min (configurável)
10. O tempo de oscilação (2X120 graus) durante o teste PX3 é de 4 s; o tempo de oscilação (2X180 graus) foi de 12 segundos durante o teste IPX4
11O caudal de cada bocal de água é de 0,07 L/min (regulado) e o medidor de caudal mostra leitura directa
12. Tempo de ensaio: 0-999min (configurável)
13Diâmetro da plataforma giratória: ≥ 1600 mm (altura ajustável); carga da plataforma giratória: ≥ 200 kg
14Velocidade da plataforma giratória: pode ser definida
15O fluxo de água pode ser exibido diretamente; a pressão de pulverização de água pode ser lida diretamente por um manômetro de pressão ou um visor eletrônico
16. PLC + motor passo a passo + tela sensível ao toque (PLC + motor passo a passo + sistema de controle de tela sensível ao toque: ângulo de balanço, velocidade de balanço e tempo de teste podem ser definidos diretamente na tela sensível ao toque)
17Após a conclusão do ensaio, a água no tubo de água pode ser removida automaticamente
18O corpo principal do equipamento de coluna aberta é feito de aço inoxidável SUS304
19Fornecer um certificado de verificação de terceiros para o equipamento fornecido.
3Outros requisitos:
O fornecedor fornece instalação, colocação em serviço e formação gratuitas.
