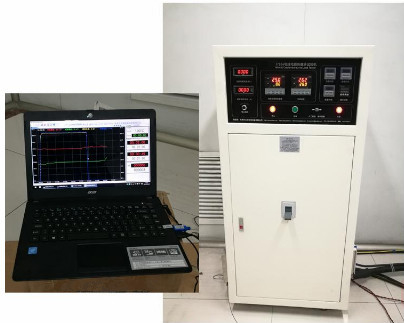

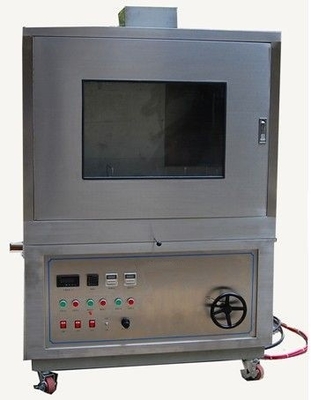

DX8395 Máquina de ensaio do ciclo de aquecimento da carga do cabo
1- Área de aplicação:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". Ao mesmo tempo, pode satisfazer os requisitos de GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 para ensaio de aquecimento circulante de cabos de energia e tratamento de aquecimento circulante de cabos antes do ensaio de permeabilidade à água.
2. Modo de ensaio:
1O fio e o cabo registam a variação de temperatura do condutor sob a acção de uma certa corrente; foram registadas as curvas It, Tt e I/T (t).
2O fio e o cabo ajustarão automaticamente a corrente através do condutor à temperatura do condutor; foram registadas as curvas It, Tt e I/T (t).
3Características:
Ao mesmo tempo em que o cabo é aquecido a temperatura constante ou com corrente constante,Ele pode registrar a mudança oportuna da corrente do cabo a temperatura constante e a corrente, temperatura e curva de tempo, e pode armazenar e imprimir registos
4Processo de ensaio e método de controlo:
1Processo de ensaio:
As amostras testadas na fase inicial são espalhadas no chão do laboratório e aquecidas pelo fio até que o fio atinja uma temperatura estável.que é 5k ~ 10k superior à temperatura máxima do fio em funcionamento normalPara cabos de três núcleos, a corrente de aquecimento deve passar por todos os condutores.A temperatura do condutor deve ser mantida dentro do intervalo de temperatura especificado durante pelo menos 2 horas por ciclo de aquecimento.Depois disso, deve ser naturalmente arrefecido no ar durante pelo menos 3 horas até que a temperatura do condutor esteja dentro de 10K da temperatura ambiente, e este ciclo é de 20 vezes.
2Método de controlo: O controlador desenvolvido de forma independente pela empresa controla a tensão de entrada do transformador, de modo a controlar a corrente de saída,e ao mesmo tempo usa o modo de saída 4 ~ 20mA do controlador de temperatura para controlar a saída de corrente, de modo a atingir a temperatura de ensaio do cabo.
3Existem dois tipos de métodos de amostragem de temperatura:
(1) Tomar amostras de temperatura diretamente da amostra de ensaio
(2) Se a amostra for conservada para outros ensaios e não puder ser perfurada para amostragem de temperatura, é utilizado outro cabo da mesma especificação para carga comparativa.e a temperatura da amostra de carga de comparação é tomada como valor de feedback do controlo da corrente de carga para controlar a corrente da amostra de ensaio
5Especificações das amostras de ensaio:
Interceptar duas amostras de cabo com um comprimento de 10 ~ 15 metros do cabo acabado
6Parâmetros principais:
1- Faixa de corrente: 50~3000A
2Temperatura de ensaio: 0 a 110°C, precisão de medição da temperatura: ±1°C
3. Tempo de aquecimento: 0~9999.99H/M/S pode ser definido
4. Tempo de arrefecimento: 0~9999.99H/M/S pode ser definido
5. Tempos de ciclo: 1-9999 vezes podem ser definidas;
7Configuração principal:
1Transformador de aquecimento central, dois conjuntos de 30 kVA:
(1) Capacidade nominal: 30 kVA;
(2) Entrada nominal: 380V, 79A, saída nominal: 10V, 3000A;
(3) Forma do transformador: através do centro, para utilização interior;
2Ampímetro: 3000.0A/5.0A dois
3- Transformador de alta corrente: 3000A, grau 0,5;
4Tabela de controlo de temperatura inteligente PID: duas (uma para monitorizar a temperatura da amostra e a outra para monitorizar a temperatura ambiente)
5Diâmetro 1,5 mm, comprimento 150 mm, dois termopares blindados do tipo K (um com um comprimento total de 2 m e um de 10 m)
6Um conjunto de software de ensaio que pode definir a secção do programa de aquecimento e registar dados e curvas relevantes
7Um computador.
8. gabinete de controlo: um conjunto
9Instalações de ensaio: quatro grupos
