Nome do produto:

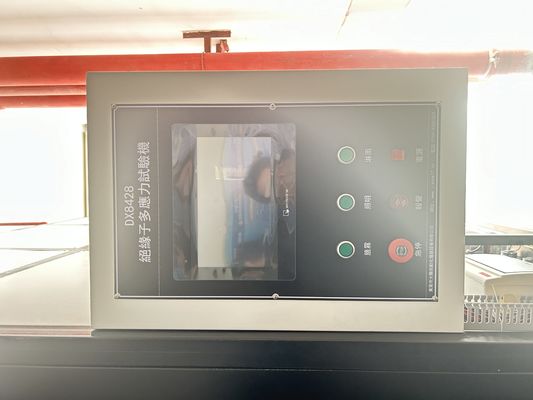

Especificações Técnicas para a Configuração de Teste de Múltiplas Tensões de 5000 horas, de acordo com a IEC 62730:2024.
Escopo de aplicação:
O equipamento é usado principalmente para simular o
teste de desempenho abrangente de isoladores sob condições de trabalho complexas, e avaliar sua durabilidade e confiabilidade aplicando efeitos de acoplamento multi-tensão, como carga mecânica, alta tensão, mudanças de temperatura e umidade e corrosão química. Inclui:
1. Campo de energia: teste de flashover anti-envelhecimento e anti-poluição de isoladores para linhas de transmissão de alta tensão e equipamentos de subestações.
2. Trânsito ferroviário: Avaliação de desempenho de componentes isolados de catenária de ferrovias eletrificadas em ambientes de vibração, arco e umidade.
3. Cenário de nova energia: Verificação de confiabilidade de longo prazo de equipamentos de isolamento externos de energia fotovoltaica/eólica sob UV, sal
spray e ciclo de calor úmido.
4. Ambiente industrial: Teste de resistência à corrosão química e resistência à baixa pressão de isoladores em plantas químicas e instalações costeiras.
Os tipos de teste cobrem o acoplamento mecânico-elétrico (como vibração + descarga parcial), a síntese ambiente-elétrica (como névoa salina + distorção do campo elétrico) e o envelhecimento acelerado multifatorial (choque térmico + corrosão química), que estão em conformidade com os padrões IEC e GB e fornecem suporte de dados para melhoria de P&D, inspeção de qualidade e estratégias de operação e manutenção.
Procedimento de Teste:
1- O revestimento interno da câmara de teste será feito de aço inoxidável resistente à corrosão (306 ou 315). O revestimento pode ser aplicado contra névoa salina e corrosão.
2- O material resistente à corrosão será feito de uma única peça, tanto quanto possível, em cada parede que não será anexada.

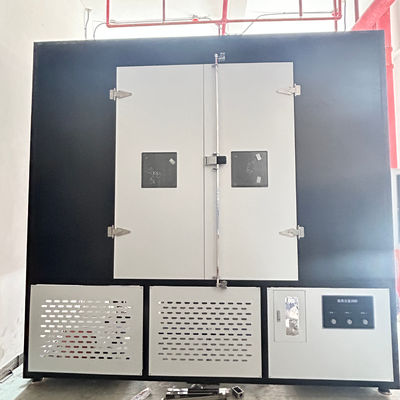

3- As dimensões internas da cabine serão 2,7x3,0x2,4m (volume total 18,63m3)
4- Haverá uma janela equipada com vidro de bloqueio de radiação na porta.

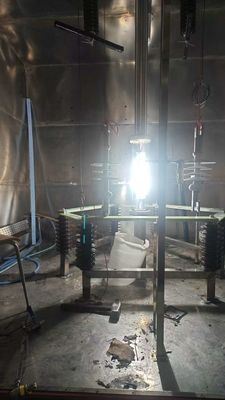

5- A distância entre as amostras de teste e a lâmpada de xenônio será de 1m
6- A espessura da parede será min. 10cm e o interior será coberto com material de isolamento térmico
Em conformidade com os padrões:
Neste documento, os requisitos técnicos do banco de teste de múltiplas tensões de 5000h são dados de acordo com a IEC 62730:2024.
Condições de Teste:
1. O ciclo de tensões aplicado aos isoladores e repetido por um período de 5.000 h é mostrado na Figura 3. O ciclo é projetado para que as amostras de teste também sejam submetidas aos efeitos da variação de temperatura e condensação.

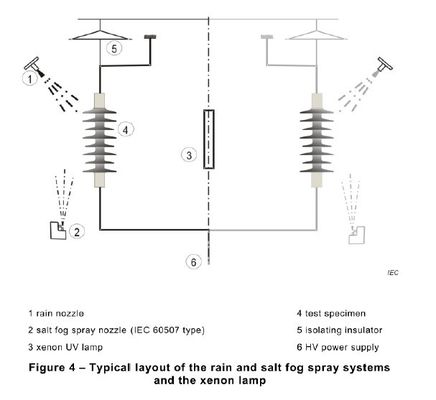

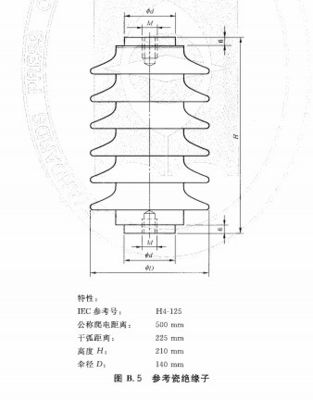

2. As amostras de teste são dispostas verticalmente na câmara, conforme mostrado na Figura 4. Deve haver
uma folga de pelo menos 400 mm entre as bordas adjacentes dos abrigos das amostras de teste e entre as amostras de teste e o teto, as paredes e o chão.
3. As amostras de teste devem ser limpas com água desionizada antes de iniciar o teste. Até três pares de amostras de teste com distância de escoamento comparável podem ser testados simultaneamente.
4. Interrupções semanais do teste para fins de inspeção, cada uma delas não excedendo 1 h, são permitidas. Os períodos de interrupção não devem ser contados na duração do teste. Cinco interrupções mais longas de até 60 h cada são permitidas. Um tempo de teste adicional de três vezes a duração do período de interrupção deve ser adicionado. O relatório final do teste deve incluir todos os detalhes das interrupções.
Chuva Artificial:
A chuva artificial deve ser fornecida por bicos montados acima das amostras de teste e fora de seu perímetro (ver Figura 4). A
taxa média de precipitação deve estar de acordo com a IEC 60060-1. Água com uma resistividade mínima de 85 nm deve ser usada. Cada
das amostras de teste é pulverizada individualmente.
Sistema de Controle do Tanque de Solução Salina：
Tanque de aço inoxidável de 1 tonelada, 304.
2. Dupla camada e isolado com tampa e braços de mistura abertos.
3. Aquecido com um elemento resistivo, com um sistema de adição de sal alimentado por parafuso.
4. Inclui um chassi de freio de travamento e sistema de descarga de transbordamento.
5. Sistema de Controle do Tanque de Lavagem de Água:
6. Especificações semelhantes às do tanque de solução salina, com um design de aço inoxidável 304 de 1 tonelada e capacidades de aquecimento.
Calibração de névoa salina:
A calibração será realizada antes do início do teste.
Pelo menos dois recipientes coletores limpos com uma área de coleta de 8.000 mm2 ± 2.000 mm2 e uma altura máxima de 100 mm cada são colocados o mais próximo possível da posição das extremidades do objeto de teste. Os recipientes são posicionados de forma que não sejam protegidos pelas amostras de teste e para evitar gotejamento dos elementos de construção da câmara ou outra fonte.
Eles devem coletar entre 1,5 ml e 2,0 ml de precipitação por hora (corrigido para uma área de coleta de 8000 mm2) em média por um período mínimo de 16 h.
NOTA A taxa de fluxo necessária para obter tal precipitação (tipicamente da ordem de 0,3 l/m3h com base em uma câmara não maior que (15 m3) deve ser observada. (A taxa de fluxo de água é definida em litros por hora e por metro cúbico do volume da câmara de teste.)
Posteriormente, durante o teste, a taxa de fluxo deve ser verificada pelo menos a cada 100 h e deve permanecer dentro de ± 25 % do valor inicial.
não é permitido recircular a água.
Condições gerais:
1- Treinamento será fornecido sobre a manutenção e uso do dispositivo
2- Após a conclusão da instalação, o dispositivo operará sem problemas por 1 mês (4 semanas) para aceitação.
3- Diagramas elétricos e diagramas do sistema de conexão de tubos de água serão fornecidos
4- Manual de manutenção será fornecido
5- Manual do usuário será fornecido
6- As peças em contato com névoa salina e chuva serão de aço inoxidável
7- Os componentes elétricos serão adequados para infraestrutura de 380V
8- As condições de garantia serão especificadas
9- Peças de reposição serão fornecidas por 10 anos
10- A lista de consumíveis será fornecida
Vantagens principais dos isoladores：
1. Excelente desempenho de isolamento
Os isoladores podem efetivamente isolar alta tensão aumentando a distância de escoamento, evitar vazamento de corrente e arco elétrico, e garantir a operação segura do sistema de energia. Por exemplo, os isoladores compostos são feitos de materiais como borracha de silicone, que têm excelente resistência ao flashover de poluição e podem manter a estabilidade em ambientes altamente poluídos.2. Alta resistência mecânica e durabilidade Os isoladores modernos, como os isoladores compostos de resina epóxi de quarta geração, têm maior confiabilidade mecânica e podem suportar cargas mecânicas extremas (como vibração do vento, formação de gelo) e mudanças de temperatura, reduzindo falhas causadas pela degradação do material.
Tendências de Desenvolvimento Futuro dos Isoladores: 1. Inovação de Materiais e Atualização de Desempenho O isolador composto rígido de quarta geração: usando materiais à base de resina epóxi, resolve os problemas de falha de vedação da interface e autoexplosão das três gerações anteriores de produtos, e tem alta resistência mecânica e resistência ao flashover de poluição. Entrou na fase de pré-produção comercial 710. Materiais nanocompósitos: Adicionando nanopartículas para aumentar a resistência ao envelhecimento e a resistência aos raios UV dos materiais, eles podem se adaptar a novas demandas, como harmônicos de alta frequência em redes inteligentes.2. Expansão das áreas de aplicação Transmissão de alta tensão e ultra-alta tensão: Com a atualização da rede elétrica global, a demanda por isoladores com níveis de tensão de 750kV e acima aumentou, especialmente em projetos de transmissão em áreas extremas, como desertos e regiões de frio intenso. Nova energia e trânsito ferroviário: A demanda por isoladores leves e de alta confiabilidade em usinas de energia eólica, usinas fotovoltaicas e redes de contato ferroviário de alta velocidade está impulsionando o crescimento do mercado.
