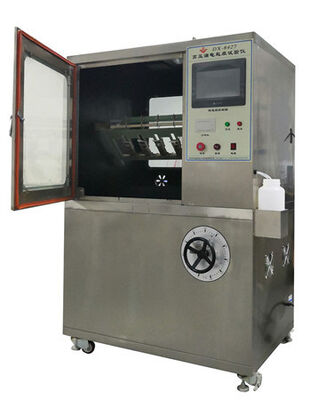

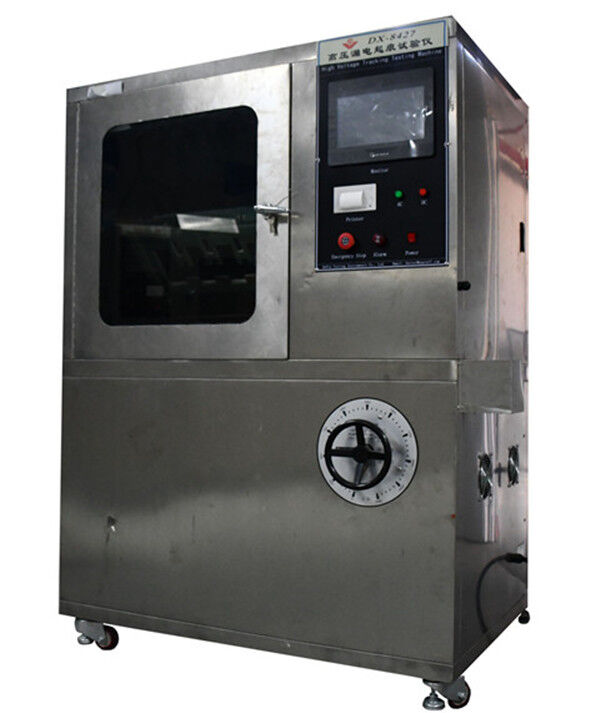

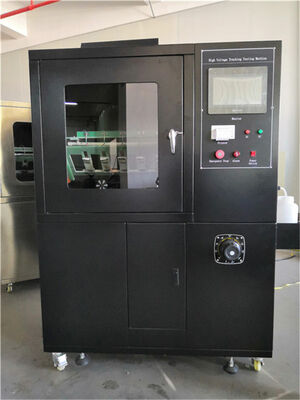

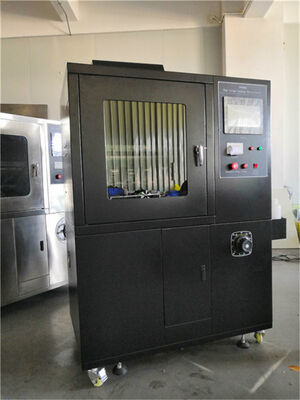

IEC60587 Máquina de ensaio de pista e erro ASTMD2303 Máquina de ensaio de isolador

 IEC60587 Máquina de ensaio de alta tensão AC Máquina de ensaio de vestígios de fugas ASTMD2303

Área de aplicação:
É principalmente adequado para testar a resistência a traços eléctricos e à corrosão de produtos eléctricos e electrónicos, aparelhos domésticos e seus materiais. It simulates the use of liquid pollutants and inclined samples at power frequency (48Hz-62Hz) to evaluate the resistance to electrical traces and corrosion of electrical insulation materials used under harsh environmental conditions through the measurement of resistance to electrical traces and corrosionSob a influência da humidade e das impurezas dos produtos eléctricos, pode ocorrer uma fuga de isolamento entre partes carregadas de polaridades diferentes ou entre partes carregadas e metais em terra.resultando em arcos elétricos que podem causar avarias e curto-circuitos em aparelhos elétricos ou erosão de materiais devido à descargaEste teste é um teste destrutivo realizado em materiais de isolamento para simular a situação acima.É usado para medir e avaliar a resistência relativa dos isoladores a fugas e rastreamento sob a ação de campos elétricos e água de impureza a uma tensão especificadaÉ adequado para materiais sólidos de isolamento elétrico e produtos de produtos elétricos e electrónicos, aparelhos domésticos, tais como tomadas de relé, tampas de interruptores de transferência, contactores, etc.

Conforme as normas:

IEC60587, ASTMD2303.

Parâmetros técnicos:
1Eletrodo: 0,5 mm de espessura Material: aço inoxidável;
2Distância entre os eletrodos superior e inferior: 50,0 mm ± 0.1;
3Voltagem de ensaio: 100V-6000V, ajustável infinitamente;
4Regulador de tensão: saída: ajustável de 0 a 250 V, capacidade 5 KVA;
5. Quando a corrente do circuito for de 60 mA, cortar a tensão de saída;
6. Tempo de ensaio: 6 horas;
7Precisão de lançamento: 0,5%;
8Estabilidade de tensão: ± 1%;
9Regulador de tensão de alta precisão: potência de saída AC220V 6000W, precisão ± 1%;
10. Julgamento de rastreamento: de acordo com a norma GB/T653-2003/4.1.2, aplicar uma tensão (2,5 kV, 3 5 kV e 4,5 kV), e gotejar o líquido contaminado a uma certa taxa de fluxo.Considera-se que passou;
11Dispositivo de descarga: utilização de uma bomba peristáltica de precisão Leifer, com um caudal de 0,00185 a 20 ml/minuto, uma velocidade de trabalho de 0,1 a 50 revoluções/minuto,e um erro de precisão do caudal inferior a 00,5%;
12Voltagem de saída: AC/DC (comutável)
13. Chassis: fabricado em aço inoxidável SUS304 (superfície escovada);
14O tanque de esgoto é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.
15O volume é de 0,56 m3 e o volume do estúdio é de 900 L * 650 W * 950 H (mm);
16Dimensões do instrumento: 1200L * 750W * 1800H (mm)
17Peso: aproximadamente 200 kg.

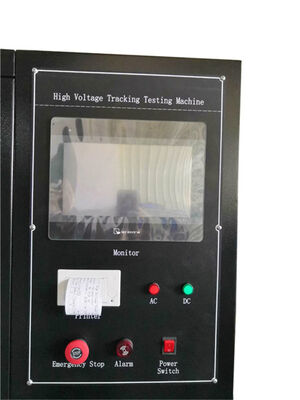

18Dispositivo de controlo: utilizando o controlo do ecrã táctil Siemens PLC+Taiwan Weilun, controlo preciso, operação simples, conceção totalmente humanizada, geração automática de relatórios após o ensaio,Impressora térmica de painel pode imprimir resultados de teste em tempo hábil;
19- Número de grupos experimentais: cinco grupos (durante o processo experimental, uma bomba controla um grupo de gotículas, que não se afetam mutuamente durante o processo de ensaio,e não é comumente visto no mercado, onde uma bomba controla cinco grupos) (pode ser testado de forma independente ou em conjunto).
